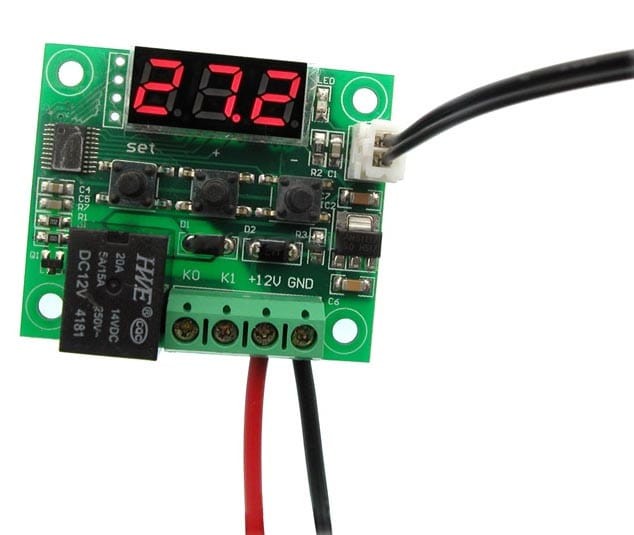

MODW1209 Termostat W1209. Moduł zintegrowanego termostatu który umożliwia sterowanie odbiornikiem do 2300W
Opis
MODW1209 Termostat W1209. Moduł zintegrowanego termostatu który umożliwia sterowanie odbiornikiem do 2300W
napięcie zasilania 12V
regulacja temperatury w zakresie -50°C do 110°C
rozdzielczość wskazań 0.1°C (-9.9 do 99.9°C) 1°C (pozostały zakres)
obciążenie wyjścia - max 2300W 20A/12VDC 10A/230VAC
sonda pomiarowa NTC 10K w wodoszczelnej gilzie
wymiary 41x49x18mm
Programowanie
MENU - aby wejść w system programowania należy przytrzymać przycisk SET około 5sekund
wybór trybu programowania P0 - P6 wybieramy przyciskami + i -
wejście w wybrany tryb zatwieradzamy przyciskiem SET
zatwierdzenie wybranej wartości przyciskiem SET
Tryby programowania P0 - P6
P0 - wybór C/H chłodzenie lub grzanie
P1 - zakres zadziałania histerezy możlwiość wyboru 0.5 - 15°C
P2 - górna granica temperatury (domyślnie 110*C) zakres -45°C do 110°C
P3 - dolna granica temperatury (domyślnie -50*C) zakres -50°C do 110°C
P4 - kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskania temperatury są błędne)
P5 - czas opóźnienia załączenia przekaźnika w zakresie 0min do 10min
P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C
załączenie jednoczesne przycisków + i - w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych
