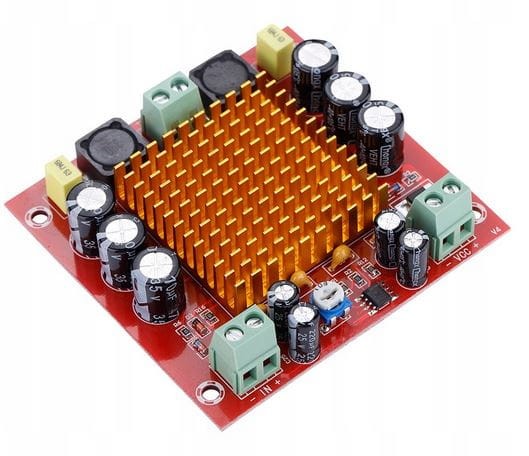

MOD-TPA3116DA Wzmacniacz audio moc 100W mono, zasilanie: 12-26V
1
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
MOD-TPA3116DA Wzmacniacz audio moc 100W mono, zasilanie: 12-26V
Wzmacniacz mono o mocy 60W zbudowany na chipie TPA3116 obsługujący zasilanie w przedziale od 12V do 26V. Charakteryzuje się bardzo dobrym brzmieniem w klasie D wzmacniaczy cyfrowych.
Posiada złącza: Power, Mute, Input, Output
Sprzedawany wzmacniacz jest zbudowany na oryginalnym układzie TPA3116.
- napięcie zasilania: 12V -26V
- moc: 100W
- impedancja głośników: od 2 do 8Ω (zalecane 8Ω)
- klasa: D
- sprawność: 90%
- wymiary: 45 mm x 35 mm
UWAGI:
Płytka wzmacniacza jest aplikacją układu scalonego z MINIMUM niezbędnych elementów potrzebnych do podstawowego działania.
Do poprawnego działania układu wzmacniacza zalecane są następujące dodatkowe elementy:
- optymalnym układem zasilającym jest zasilacz liniowy prądu stałego, niestabilizowany, o odpowiedniej wydajności prądowej w czasie pracy ciągłej jak i w chwilowym zwiększonym obciążeniu (podczas uruchomienia, zmiany głośności)
- zasilacz powinien być zbudowany w oparciu o transformator odpowiedniej mocy, mostek prostowniczy, filtr RC (kondensatory, rezystory)
- układ zasilający powinien posiadać kondensatory elektrolityczne o pojemności kilku tysięcy uF (mikrofaradów) na każdy kanał.
- do zasilania wzmacniaczy NIE ZALECA się stosowania przetwornic impulsowych (step-down, step-up, zasilaczy od laptopów, ładowarek itp.) z powodu możliwości wzbudzania się wzmacniacza, powstania zakłóceń częstotliwości lub niestabilnej pracy zasilanego urządzenia
- do zasilania wzmacniaczy NIE ZALECA się stosowania przetwornic impulsowych ponieważ w niektórych przypadkach przetwornice wymagają obciążenia wstępnego jak również wymagają czasu na ustabilizowanie napięcia i prądu wyjściowego. Podczas uruchamiania przetwornica może zostać uszkodzona lub może zostać uszkodzony wzmacniacz
- odsprzężenie (decoupling) układu zasilania np. za pomocą kondensatorów filtrujących lub układu filtra LC, RC
- użycie radiatora na układzie scalonym
- zastosowanie filtra wyjściowego
- wyjścia głośnikowe NIE MOGĄ być połączone z masą układu
- bezwzględnie należy zastosować bezpiecznik na zasilaniu wzmacniacza
WEJŚCIA:
- zasilanie, według opisu danego modelu wzmacniacza, DC (prąd stały)
- wejście sygnału audio - mono - złączka 2 pin,
WYJŚCIA:
GŁOŚNIK MONO (w zależności od modelu wzmacniacza)
Impedancja głośników: 4-6-8 omów (zależna od napięcia zasilania)
