Opis

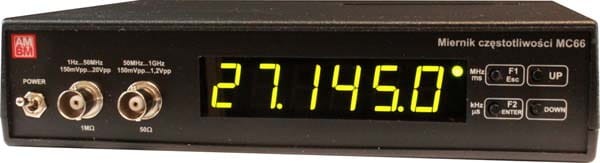

MIER-MC66G1G Mikroprocesorowy Miernik Częstotliwości 6 cyfr/13 mm LED zielony

Zastosowanie:

MC66 przeznaczony jest do wbudowania w urządzenie pomiarowe lub kontrolne jako miernik częstotliwości, okresu, licznik w górę lub w dół. Z powodzeniem może być również stosowany jako uniwersalny miernik częstotliwości w pracowni elektronika - radioamatora.

Sterowanie wszystkimi funkcjami pomiaru i programowania odbywa się za pomocą czterech przycisków znajdujących się na płycie czołowej miernika.

Miernik ma wejście sygnału TTL (5Vpp), dlatego zastosowanie dodatkowego przedwzmacniacza - preskalera MCW2 zdecydowanie poprawia funkcjonalność miernika zwiększając czułość i zakres pomiarowy, a także zmniejsza ryzyko uszkodzenia w przypadku zbyt dużych napięć wejściowych.

Właściwości:

pomiar częstotliwości, okresu, licznik "w górę", licznik "w dół"
programowalny licznik "w dół" ze zmianą napięcia na złączu EX0 po dojściu do zera
szybki dostęp do 8 niezależnie programowanych konfiguracji
dwa programowalne przyciski umożliwiające w czasie pomiaru zmianę wybranych parametrów miernika np. zmianę pomiaru częstotliwości na pomiar okresu
pomiar częstotliwości względnej, zarówno w trybie dodawania jak i odejmowania -
pomiar częstotliwości względnej "natychmiastowy", częstotliwość mierzona staje się częstotliwością odniesienia
prosta procedura kalibracji miernika
cztery stopnie jasności świecenia wyświetlaczy
podgląd siódmej, niewidocznej cyfry

Dane techniczne:

Ilość cyfr / wielkość wyświetlacza:	6 cyfr / 13mm LED
Częstotliwość maksymalna:	52MHz / TTL *
	z MCW2** 52 MHz kanał A
	1000MHz kanał B
Częstotliwość minimalna:	0.125Hz
	z MCW2** 1 Hz kanał A
	45 MHz kanał B (preskaler)
Czułość / rezystancja wejściowa:	TTL / 1MΩ
	z MCW2** 150mVpp / 1MΩ kanał A
	150mVpp / 50Ω kanał B (preskaler)
Maksymalne napięcie wejściowe:	TTL (5Vpp)
	z MCW2** 20mVpp kanał A
	1.2Vpp kanał B
Rozdzielczość pomiaru częstotliwości:	max. 0.00001 Hz
Rozdzielczość pomiaru okresu:	max. 0.0001 ns
Czas bramkowania:	0.2s; 0.35s; 0.55s; 0.75s; 1.00s lub 4.00s
Błąd pomiaru:	max. +/- 10ppm. (t = 22°C +/-10°C)
Licznik w górę:	do 999999
Licznik w dół - programowalny:	od 1 do 999999 dla 0 zmiana napięcia +5V/0V na EX0
Napięcie zasilania DC:	+8V + 20V (gniazdo 5.5 / 2.1mm + wewnątrz)
Prąd pobierany:	max. 60mA / 110mA dla 12V
wymiary ( wys. / szer. / głęb. )	MC66-1GHz: 45 mm / 188 mm / 136 mm
* częstotliwość maksymalna zależy od serii układów scalonych i może osiągać 75 MHz ** MCW2 - przedwzmacniacz / preskaler, stanowi wyposażenie MC66-1GHz
