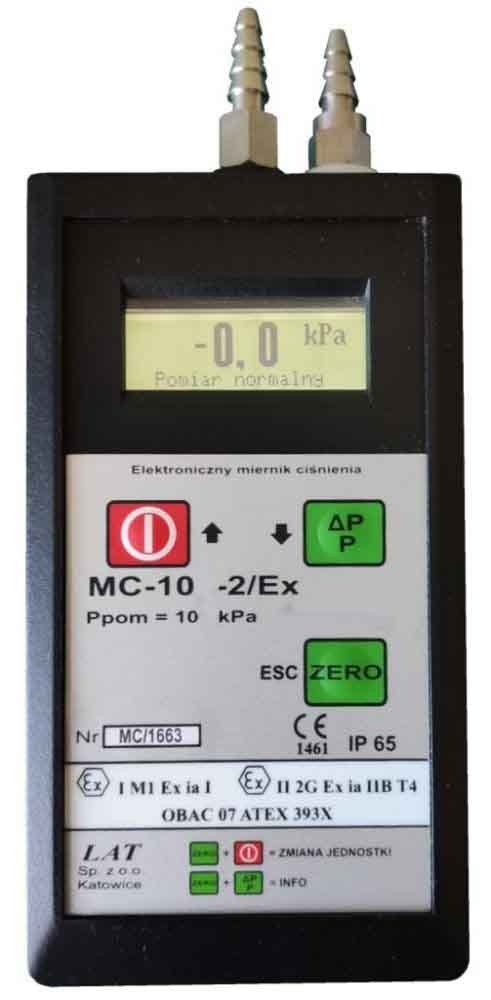

MIER-MC10-2/EX Manometr do pomiaru ciśnienia różnicowego - 10kPa (różnicowy), IP65 - wykonanie iskrobezpieczne

MIER-MC10-2/EX Manometr do pomiaru ciśnienia różnicowego - 10kPa (różnicowy), IP65 - wykonanie iskrobezpieczne

Mierniki ciśnienia rodziny MC-xxx-2/Ex są elektronicznymi urządzeniami pomiarowymi, służącymi do pomiaru ciśnienia różnicowego lub względnego powietrza lub gazów nieagresywnych. Może być stosowany w warunkach laboratoryjnych lub przemysłowych. Jego małe wymiary, niska masa, bateryjne zasilanie, odporność na wstrząsy oraz dowolna pozycja pracy czynią go szczególnie przydatnym do prac terenowych.
Wykonywane są na zakresy pomiarowe: 10 kPa, 100 kPa, 200 kPa oraz 700 kPa.
Posiadają możliwość wyboru jednostki ciśnienia przez użytkownika, funkcję „HOLD” – zatrzymania bieżącego pomiaru na wyświetlaczu, oraz funkcję wykonywania pomiarów przyrostowych dP, która umożliwia obserwację zmian ciśnienia względem ostatnio zapamiętanej wartości ciśnienia. Funkcja ta może być wykorzystana np. do sprawdzania szczelności instalacji.

Mierniki rodziny MC-xxx-2/Ex wyposażone są w wewnętrzną pamięć o pojemności 64 pomiarów. Każda wartość ciśnienia wprowadzona do pamięci uzupełniana jest o znacznik czasu i daty wykonania pomiaru. Przeglądanie zapamiętanych wartości odbywa się na wyświetlaczu miernika.

Dzięki zastosowaniu hermetycznej obudowy o stopniu ochrony IP65 może być stosowany w przestrzeniach o znacznym zapyleniu i wysokiej wilgotności a podświetlany wyświetlacz zapewnia dobra widoczność wskazań w każdych warunkach.
Wewnątrz wejściowych króćców pomiarowych są umieszczone filtry zapobiegające zabrudzeniu, zatkaniu lub zalaniu wewnętrznych połączeń miernika ciśnienia.
Opcjonalnie, w przypadku gdy w gazie którego ciśnienie ma być mierzone występuje znaczne zapylenie, miernik może być wyposażony w dodatkowe filtry ze spiekiem stalowym.

Mierniki ciśnienia MC-xxx-2/Ex są zasilane z wewnętrznej baterii 9V zapewniającej długi czas pracy przyrządu.
Podłączenie punktów pomiarowych do mierników o zakresach 10, 100 i 200 kPa realizowane może być przewodami elastycznymi o średnicy wewnętrznej 5 ÷ 8 mm natomiast do miernika o zakresie 700 kPa elastycznym przewodem ciśnieniowym o średnicy 6x3 lub 10x3.

W zestawie z każdym miernikiem MC-xxx-2/Ex znajduje się skórzany pokrowiec.
Możliwe jest dostarczenie mierników dla innych rodzajów przyłączy.

Dane techniczne:

Pomiar ciśnienia:
Zakres pomiarowy MC-10-2/Ex: ±10 kPa
Rozdzielczość: 0,01 kPa
Maksymalne dopuszczalne przyłożone ciśnienie: 75 kPa
Klasa: 0,4
Błąd temperaturowy w zakresie 0 do 50 °C: poniżej 1%
Czas odpowiedzi: <0,2 sek
Histereza: ±1%
Króćce pomiarowe MC-10-2/Ex na wąż elastyczny: Øwew 5 ÷ 8 mm
Zasilanie:
Źródło prądu: bateria typu 6F22 9V
Autonomia zasilania: minimum 48 godzin pracy ciągłej
Pobór prądu bez podświetlenia: 6 mA; z podświetleniem: 12 mA
Sygnalizacja rozładowania baterii: wskaźnik

Warunki pracy miernika
Temperatura otoczenia: -10 do 50 oC
Wilgotność względna: 0 do 90 %RH
Ciśnienie atmosferyczne: 800 do 1200 hPa
Stopień ochrony: IP 65
Cecha budowy przeciwwybuchowej: IM1 Ex ia I; II 2G Ex ia IIB T4
Numer orzeczenia: OBAC 07 ATEX 393X

Pamięć: Pojemność 64
Tryb zapisu: na żądanie
Sposób przeglądania pamięci: ręczny

Informacje dodatkowe:
Wybór wyświetlanej jednostki: kPa, hPa, cm H2O, mm H2O, inch H2O, mm Hg, PSI, mBar, Bar
Rodzaj wyświetlacza: graficzny 132x32
Podświetlenie: LED białe
Wewnętrzny zegar: czas + data
Automatyczne wyłączenie: Przy długotrwałym wskazywaniu wartości 0
Wymiary: 178 x 83 x 35 mm
Waga: 250g bez pokrowca
Wyposażenie standardowe: futerał skórzany

Mierniki ciśnienia rodziny MC-xxx-2/Ex są wersją mierników MC-xxx-2 w wykonaniu iskrobezpiecznym.
Ich konstrukcja spełnia wymagania zawarte w normach:
PN-EN 60079-0 "Atmosfery wybuchowe - Część 0: Urządzenia - Podstawowe wymagania";
PN-EN 60079-11 "Atmosfery wybuchowe - Część 11: Zabezpieczenie urządzeń za pomocą iskrobezpieczeństwa "i" ";
PN-EN 50303 "Urządzenia grupy I kategorii M1 przeznaczone do pracy ciągłej w atmosferach zagrożonych metanem i/lub pyłem węglowym"
co zostało potwierdzone certyfikatem badania typu WE OBAC 07 ATEX 393X wraz z załącznikiem nr 1
