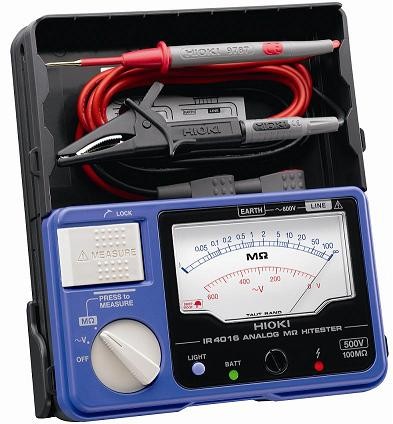

MIER-IR4016-20 Analogowy miernik rezystancji izolacji - producent: HIOKI - zakres: 100k÷100MΩ
Opis
MIER-IR4016-20 Analogowy miernik rezystancji izolacji - producent: HIOKI - zakres: 100k÷100MΩIR4016-20 - jednozakresowy miernik rezystancji izolacji
• Wskaźnik analogowy: zawiera dwie skale pomiarowe: rezystancji izolacji i napięcia przemiennego
• Podświetlenie skal pomiarowych: ułatwia pomiary przy niewystarczającym oświetleniu zewnętrznym
• Napięcie pomiarowe: 500 V, stałe
• Maksymalna efektywna wskazywana wartość rezystancji: 100 MΩ
• Wartość środka skali: 2 MΩ
• Pierwszy efektywny zakres pomiarowy: od 0,1 do 50 MΩ
- Dokładność pomiaru: ±5% wartości wskazywanej
• Drugi efektywny zakres pomiarowy: od 0,01 do 0,1 MΩ i od 50 do 100 MΩ
- Dokładność pomiaru: ±10% wartości wskazywanej
• Napięcie przy nieobciążonych gniazdach pomiarowych: 1-2 x wyjściowe napięcie znamionowe
• Dolna graniczna wartość rezystancji izolacji, dla której jest utrzymywane napięcie pomiarowe: 0,5 MΩ
• Prąd pomiarowy znamionowy: 1 mA (tolerancja od 1 do 1,2 x wartość znamionowa)
• Ochrona przed przeciążeniem: 600 V a.c. (przez 10 s)
• Pomiar napięcia przemiennego: od 0 do 600 V (50/60 Hz)
• Dokładność pomiaru: ±5% wartości pełnozakresowej
• Rezystancja wejściowa: 500 kΩ lub więcej (50/60 Hz)
• Ochrona przed przeciążeniem: 600 V a.c. (przez 10 s)
• Automatyczne rozładowywanie testowanego obiektu po pomiarze rezystancji izolacji
• Wskaźnik obecności wysokiego napięcia lub nierozładowanego ładunku elektrycznego na testowanym obiekcie (czerwona dioda LED świeci się, gdy napięcie między gniazdami pomiarowymi, stałe lub przemienne, jest większe od 20 V)
• Zasilanie: 6 V (4 baterie alkaliczne LR6)
• Czas pracy ciągłej: ok. 20 h (przy 500 V, bez obciążenia)
• Trójpozycyjny wskaźnik stanu baterii typu LED - test wykonywany bez przerywania pomiaru
• Automatyczne wyłączanie zasilania: po ok. 15 minutach
• Zakres temperatur i wilgotności względnych pracy: od 0 do 50°C, <90% (bez kondensacji)
• Maksymalne napięcie w stosunku do ziemi: 600 V a.c., III kategoria pomiarowa, przewidywane przepięcia: 6000 V
• Wytrzymałość na przebicie: 5312 V a.c., 50/60 Hz
• Normy: bezpieczeństwo: EN61010, kompatybilność elektromagnetyczna (EMC): EN61326
• Wytrzymałość na upadek: beton, 1 m, jednorazowo
• Zintegrowany pojemnik na przewody pomiarowe, nie ma potrzeby wyjmowania przewodów z gniazd pomiarowych
• Wymiary: 159x177x53 [mm]
• Masa: 610 g
• Wyposażenie: 9787 - komplet przewodów pomiarowych, pasek na ramię, 4 baterie LR6
- komplet przewodów pomiarowych: długość 1,2 m, jeden zakończony na stałe sondą szpilkową (długość szpilki 35 mm), drugi jest zakończony wtykiem banankowym bezpiecznym (z osłonką), w komplecie nakładane na ten wtyk: chwytak krokodylowy i sonda igłowa
• Wyposażenie opcjonalne:,br> - 9788 - przewód (długość 1 m) z przełącznikiem zdalnego sterowania start/stop pomiaru, zawiera też białą diodę LED oświecającą miejsce pomiaru
- 9788-01 - komplet przewodów pomiarowych, zawiera też przewód z przełącznikiem zdalnego sterowania (długość przwodu 1 m)
- 9294 - komplet przewodów pomiarowych (długość 1,2 m) jeden zakończony sondą szpilkową, a drugi chwytakiem krokodylowym
- 9788-90 - szpilka wymienna do 9788
- 9288 - igła przebijaka (do 9294), długość 90 mm
- 9257 - komplet przewodów pomiarowych (długość 1,3 m) zakończonych chwytakami krokodylowymi
