MIER-FNLC1020E Tester to wysokiej klasy ręczny mostek cyfrowy LCR

MIER-FNLC1020E Tester to wysokiej klasy ręczny mostek cyfrowy LCR

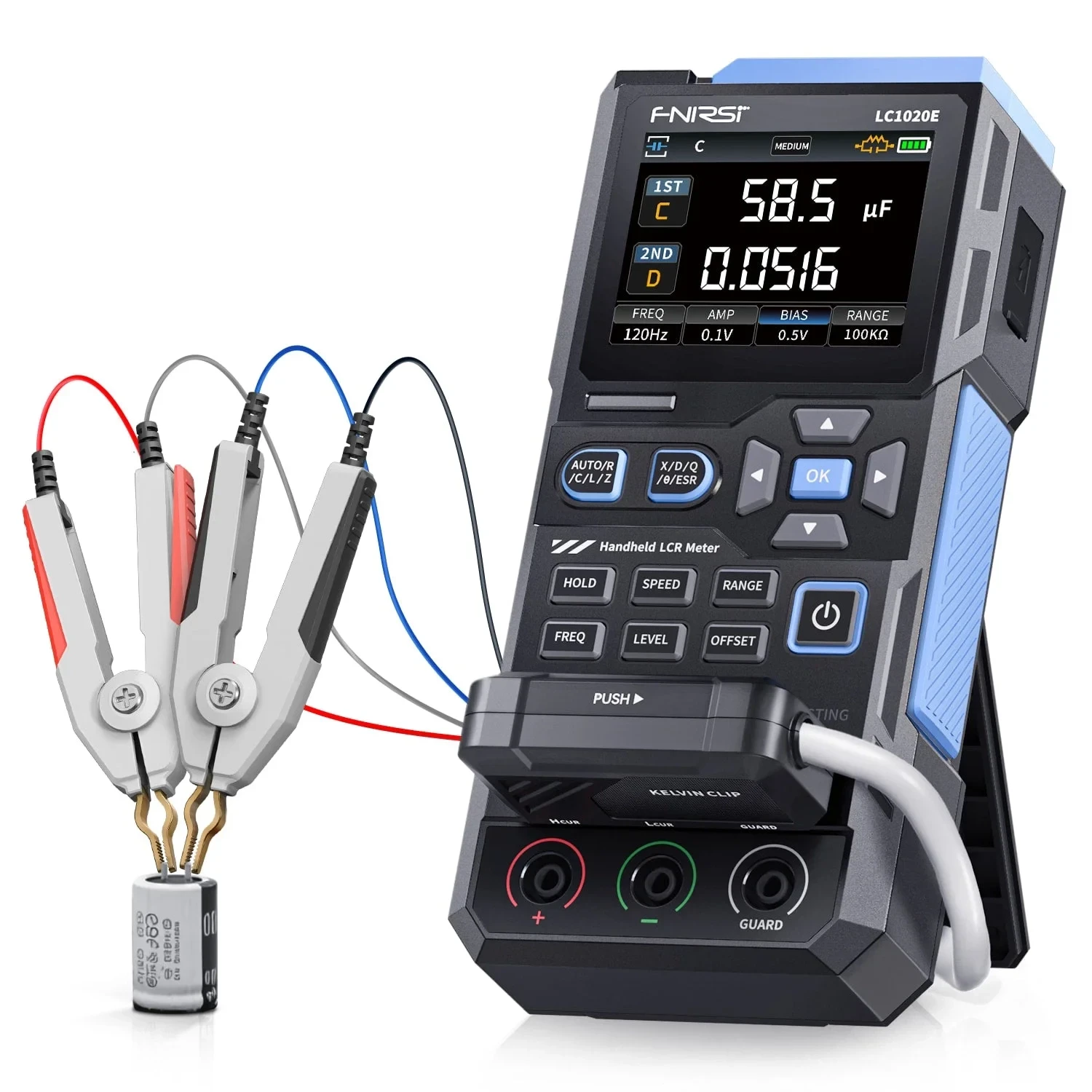

• • FNIRSI® LC1020E High Precision Handheld Digital Bridge LCR ESR Tester to wysokiej klasy ręczny mostek cyfrowy LCR przeznaczony do precyzyjnych pomiarów rezystancji (R), indukcyjności (L) i pojemności (C), a także ESR oraz parametrów wtórnych. Urządzenie wyróżnia się dokładnością ±0.05%, 4.5-cyfrową rozdzielczością oraz szerokim zakresem częstotliwości testowych do 100 kHz.

    Dzięki automatycznej identyfikacji elementów RLC, funkcji sortowania, wbudowanemu napięciu polaryzacji oraz dwóm portom pomiarowym (3-terminalowy i 5-terminalowy z obsługą Kelvina), miernik doskonale sprawdza się w laboratoriach, produkcji oraz serwisie.

    Wyposażony w 2.8-calowy kolorowy ekran TFT, umożliwia jednoczesne wyświetlanie parametrów głównych i dodatkowych (m.in. ESR, Q, D, θ), zapewniając pełną kontrolę nad testowanymi komponentami. Zasilany wbudowaną baterią 3000 mAh, umożliwia mobilną pracę bez konieczności stałego podłączenia do zasilania.

    Najważniejsze cechy

    • Wysoka precyzja pomiaru – dokładność do ±0.05% z rozdzielczością 4.5 cyfry.
    • Szeroka obsługa parametrów – pomiar L, C, R, Z oraz parametrów wtórnych X, D, Q, θ i ESR.
    • Automatyczna identyfikacja komponentów R/L/C – szybkie i intuicyjne testowanie.
    • 5 częstotliwości testowych – 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz.
    • 3 poziomy napięcia testowego – 0.1 V, 0.3 V, 0.6 V RMS.
    • Funkcja sortowania i porównania – automatyczna ocena zgodności z wartościami nominalnymi (0.1%–99.9%).
    • Wbudowane napięcie polaryzacji – poprawa stabilności i powtarzalności pomiarów.
    • Podwójne porty pomiarowe – 3-terminalowy oraz 5-terminalowy z obsługą 4-przewodowej metody Kelvina.
    • 2.8” TFT LCD – czytelny ekran z możliwością jednoczesnego podglądu dwóch parametrów.
    • Kalibracja otwarta i zwarta – eliminacja błędów systemowych.
    • Funkcja Hold i tryb rejestracji – zatrzymywanie odczytów i logowanie wyników PASS/FAIL.
    • Wbudowany akumulator 3000 mAh – mobilność i długi czas pracy w terenie.

    Specyfikacja techniczna

    • Model: LC1020E
    • Wyświetlacz: 2.8" TFT LCD, rozdzielczość 4.5 cyfry
    • Częstotliwości testowe: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
    • Dokładność podstawowa: 0.3%
    • Parametry główne: AUTO / R / C / L / Z
    • Parametry dodatkowe: X, D, Q, θ, ESR
    • Zakres pomiarowy: L: 0–100H, C: 0–100mF, R: 0–10MΩ
    • Poziomy testowe: 0.1V, 0.3V, 0.6V
    • Bias wewnętrzny: 0.0V, 0.5V
    • Konfiguracja portów: 3-terminalowy, 5-terminalowy (Kelvin 4-wire)
    • Kalibracja: otwarta / zwarta
    • Interfejs: USB Type-C (port szeregowy)
    • Zasilanie: akumulator litowy 3.7V 3000mAh
    • Funkcje dodatkowe: auto power-off, regulacja jasności, ustawienia języka, zapis wyników PASS/FAIL

    Dokładności pomiarowe

    Dokładność pomiarowa – Pojemność (C)

    • 1 mF – 100 mF
      • 100 Hz: ±5% ±5 cyfr
      • 1 kHz: ±3% ±5 cyfr
    • 1 µF – 1 mF
      • 100 Hz: ±1% ±4 cyfry
      • 1 kHz: ±0.5% ±5 cyfr
      • 10 kHz: ±2% ±5 cyfr
      • 100 kHz: ±3% ±4 cyfry
    • 1 nF – 1 µF
      • 1 kHz: ±0.3% ±2 cyfry
      • 10 kHz: ±0.4% ±2 cyfry
      • 100 kHz: ±1% ±4 cyfry
    • 1 pF – 1 nF
      • 1 kHz: ±2% ±2 cyfry
      • 10 kHz: ±1.5% ±2 cyfry
      • 100 kHz: ±2% ±4 cyfry

    Dokładność pomiarowa – Indukcyjność (L)

    • 1 H – 100 H
      • 100 Hz: ±2% ±5 cyfr
      • 1 kHz: ±2% ±5 cyfr
    • 1 mH – 1 H
      • 100 Hz: ±0.4% ±5 cyfr
      • 1 kHz: ±0.3% ±2 cyfry
      • 10 kHz: ±0.4% ±3 cyfry
      • 100 kHz: ±2.5% ±5 cyfr
    • 10 µH – 1 mH
      • 100 Hz: ±3% ±5 cyfr
      • 1 kHz: ±0.5% ±4 cyfry
      • 10 kHz: ±0.5% ±3 cyfry
      • 100 kHz: ±1.5% ±5 cyfr
    • 1 µH – 10 µH
      • 1 kHz: ±2% ±5 cyfr
      • 10 kHz: ±2% ±5 cyfr
      • 100 kHz: ±4% ±5 cyfr

    Dokładność pomiarowa – Rezystancja (R)

    • 1 MΩ – 10 MΩ
      • 100 Hz: ±5% ±4 cyfry
      • 1 kHz: ±3% ±3 cyfry
    • 1 kΩ – 1 MΩ
      • 100 Hz: ±0.4% ±4 cyfry
      • 1 kHz: ±0.2% ±2 cyfry
      • 10 kHz: ±0.3% ±3 cyfry
      • 100 kHz: ±0.6% ±5 cyfr
    • 1 Ω – 1 kΩ
      • 100 Hz: ±1.5% ±4 cyfry
      • 1 kHz: ±0.3% ±2 cyfry
      • 10 kHz: ±0.3% ±3 cyfry
      • 100 kHz: ±0.6% ±5 cyfr
    • 10 mΩ – 1 Ω
      • 100 Hz: ±4% ±4 cyfry
      • 1 kHz: ±2% ±5 cyfr
      • 10 kHz: ±2% ±5 cyfr
      • 100 kHz: ±5% ±5 cyfr

    W zestawie

    • 1 × miernik LCR LC1020E
    • 1 × przewód USB-C
    • 1 × płytka zwierająca
    • 1 × klips Kelvin
    • 2 × przewody pomiarowe (czarny + czerwony)
    • 1 × instrukcja obsługi
