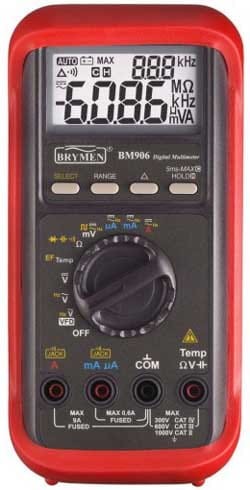

MIER-BM906S Multimetr przemysłowy - pomiar temperatury, VFD (aut. dopasowanie czułości)

MIER-BM906S Multimetr przemysłowy - pomiar temperatury, VFD (aut. dopasowanie czułości)

• • • Cechy szczególne i funkcje specjalne
      • Automatyczna/ręczna zmiana zakresów pomiarowych
      • Pomiar temperatury
      • DATA HOLD - zatrzymanie wyniku pomiaru na wyświetlaczu
      • Hz - jednoczesne wskazanie częstotliwości i mierzonego napięcialub prądu - na podwójnym wyświetlaczu
      • RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
      • CREST: rejestracja wartości szczytowych MAX impulsów trwających >5ms, tylko V i A
      • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
      • Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
      • VFD - dostosowanie czułości wejściowej do mierzonego napięcia
      • Sygnalizacja nieprawidłowych połączeń
    • POMIARY I DOKŁADNOŚCI
      • Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
      • Współczynnik temperaturowy: nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
    • Test ciągłości-

      Zakres min. wykrywalności R [Ω]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
      10	120	600	600

    • • Czas odpowiedzi: <32ms
    • DCV - napięcie stałe-

      Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      60m	0,01m	0,6	3	10M	50p	600	600
      600m	0,1m	0,3	3	10M	50p	600	600
      6	0,001	1,2	3	10M	50p	1450	1050
      60	0,01	0,6	3	10M	50p	1450	1050
      600	0,1	1,0	3	10M	50p	1450	1050
      1000	1	1,0	3	10M	50p	1450	1050

    • ACV - napięcie przemienne-

      Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      60m	0,01m	1,3	5	50	500	10M	50p	600	600
      600m	0,1m	1,0	5	50	500	10M	50p	600	600
      6	0,001	2,0	5	50	500	10M	50p	1450	1050
      60	0,01	1,3	5	50	500	10M	50p	1450	1050
      600	0,1	2,0	5	50	500	10M	50p	1450	1050
      1000	1	2,0	5	50	500	10M	50p	1450	1050
      1000	1	2,0	5	50	500	10M	50p	1450	1050
      6 (VFD)	0,001	3,5	8	10	20	10M	50p	1450	1050
      60 (VFD)	0,01	3,5	8	10	20	10M	50p	1450	1050
      600 (VFD)	0,1	3,5	8	10	20	10M	50p	1450	1050
      1000 (VFD)	1	3,5	8	10	20	10M	50p	1450	1050
      6 (VFD)	0,001	2,5	8	20	200	10M	50p	1450	1050
      60 (VFD)	0,01	2,5	8	20	200	10M	50p	1450	1050
      600 (VFD)	0,1	2,5	8	20	200	10M	50p	1450	1050
      1000 (VFD)	1	2,5	8	20	200	10M	50p	1450	1050
      6 (VFD)	0,001	7,0	8	200	400	10M	50p	1450	1050
      60 (VFD)	0,01	7,0	8	200	400	10M	50p	1450	1050
      600 (VFD)	0,1	7,0	8	200	400	10M	50p	1450	1050
      1000 (VFD)	1	7,0	8	200	400	10M	50p	1450	1050

    • • • W trybie VFD dokładność liniowo zmniejsza się od 2,5%+8c przy 200Hz do 7%+8c przy 400Hz
    • DCA - prąd stały-

      Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
      600u	0,1u	1,2	5	250	500	0,63
      6000u	1u	1,0	3	250	500	0,63
      60m	0,01m	2,0	5	4	500	0,63
      600m	0,1m	1,5	3	4	500	0,63
      6	0,001	1,5	5	0,045	600	10
      9	0,01	1,2	3	0,045	600	10

    • • • 9A pomiar ciągły, 9-15A przez 30s z 5-minutowymi przerwami na chłodzenie
    • ACA - prąd przemienny+
    • • • 9A pomiar ciągły, 9-15A przez 30s z 5-minutowymi przerwami na chłodzenie
    • Rezystancja-

      Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      600	0,1	0,8	8	0,45	600	600
      6k	0,001k	0,6	4	0,45	600	600
      60k	0,01k	0,6	4	0,45	600	600
      600k	0,1k	0,6	4	0,45	600	600
      6M	0,001M	1,5	5	0,45	600	600
      60M	0,01M	2,5	5	0,45	600	600

    • Pojemność-

      Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      60n	0,01n	-	-	600	600
      600n	0,1n	2,0	5	600	600
      6u	0,001u	2,0	5	600	600
      60u	0,01u	3,5	5	600	600
      600u	0,1u	3,5	5	600	600
      3000u	1u	4,0	5	600	600

    • • • Na zakresach 600u i 3000u - współczynnik temperaturowy: 0,25x okr.dokł/st.C przy temp 0~18st.C i 28~40st.C
        • Dokładność dla kondensatorów warstwowych lub lepszych
    • Częstotliwość-

      Zakres [Hz]	Dokładność	Czułość	Funkcja
      5-20	0,2%+4c	>1V (sinus)	DCmV-Logic
      20-300k	0,2%+4c	1,9V (sinus)	DCmV-Logic
      20-300k	0,2%+4c	>2,6V (prostokąt)	DCmV-Logic
      10-100k	0,2%+4c	100mV	AC 600mV
      10-10k	0,2%+4c	0,6V	AC 6V
      10-50k	0,2%+4c	6V	AC 60V
      10-50k	0,2%+4c	60V	AC 600V
      45-10k	0,2%+4c	600V	AC 1000V
      10-400	0,2%+4c	0,6-2,1V	VFD AC 6V
      10-400	0,2%+4c	6-21V	VFD AC 60V
      10-400	0,2%+4c	60-210V	VFD AC 600V
      10-10k	0,2%+4c	60 μA	AC 600 μA
      10-10k	0,2%+4c	600 μA	AC 6000 μA
      10-10k	0,2%+4c	6mA	AC 60mA
      10-10k	0,2%+4c	60mA	AC 600mA
      20-3k	0,2%+4c	0,6A	AC 6A
      20-3k	0,2%+4c	6A	AC 9A

    • • • Czułość trybu VFD maleje liniowo z 10% pełnej skali przy 200Hz do 35% pełnej skali przy 400Hz
    • Temperatura-

      Wartość min [°C]	Wartość max [°C]	Dokładność [%]	Dokładność [°C]	Zabezpieczenia DCpeak [V]	Zabezpieczenie ACrms [V]
      -50	1000	1,0	3	600	600

    • • Dokładność nie uwzględnia dokładności termopary
    • Test diod-

      Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Zakres	Rozdzielczość
      <1,8VDC	0,2mA	1V	0,001V

    • Bezdotykowa detekcja pola elektrycznego EF
      • Częstotliwość detekcji 50/60 Hz
      • Wskazanie bargrafu-

        Wartość napięcia [V]	Wskazanie bargrafu
        10-36V	-
        23-83V	- -
        59-165V	- - -
        124-330V	- - - -
        >250V	- - - - -

  • PARAMETRY FIZYCZNE
    • Wyświetlacz: Wyświetlacz LCD, 3 5/6 cyfry, maksymalne wskazanie 6000; 3 cyfry, maksymalne wskazanie 999; Wyświetlacz podwójny, Próbkowanie: 5 razy/s; Wskazanie polaryzacji  automatyczne, wskazanie ujemnej polaryzacji (-)
    • Zasilanie: Bateryjne, baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03) 2szt.; Sygnalizacja wyczerpania baterii poniżej napięcia ok. 2,4V; Automatyczne wyłączenie zasilania po około 34min bezczynności
    • Warunki pracy: 0°C÷40°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.40°C
    • Warunki przechowywania: -20°C÷60°C, wilgotność względna RH<80%
    • Maksymalna wysokość pracy: 2000m n.p.m.
    • Stopień zanieczyszcz. środow. naturalnego 2
    • Wymiary i masa-

      Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa
      198	97	55	430g (z holsterem)
      186	87	35	340g (bez holstera)

  • • Producent: Brymen
    • Kraj pochodzenia: Tajwan
    • Zgodność z normami: Kat. III 600V AC/DC; Kat. IV 300V AC/DC; Kat. II 1000V AC/DC: UL61010-1 (druga edycja); PN-EN61010-1 (druga edycja); IEC61010-1 (druga edycja)
    • Kompatybilność elektromagnetyczna: PN-EN61326-1; PN-EN55022; PN-EN61000-3-3; PN-EN61000-3-2; PN-EN61000-4-11; PN-EN61000-4-8; PN-EN61000-4-6; PN-EN61000-4-3; PN-EN61000-4-2; PN-EN61000-4-4; PN-EN61000-4-5
    • Certyfikaty: Bezpieczeństwo i EMC (oznakowanie CE); Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
    • Ochrona przeciwprzepięciowa: 6,0kV (1,2/50μs SURGE)
• Wyposażenie standardowe
  • Przewody pomiarowe (para)
  • Sonda typu K do pomiaru temperatury
  • Holster ochronny
  • Komplet baterii
  • Instrukcja obsługi
• Wyposażenie opcjonalne: Sonda temperatury, TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
