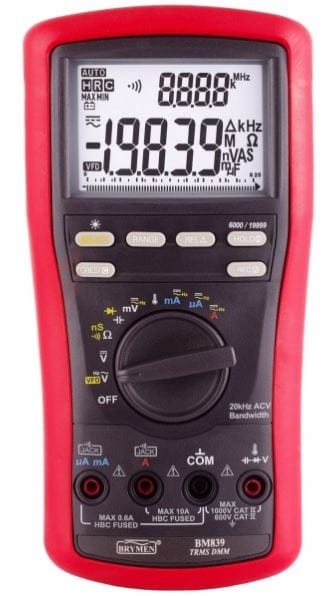

MIER-BM839 Miernik TRMS(AC+DC), ACV do 20kHz, USB Brymen

MIER-BM839 Miernik   TRMS(AC+DC), ACV do 20kHz, USB Brymen

Funkcje pomiarowe:

• napięcie stałe
• napięcie przemienne TRMS
• napięcie przemienne w trybie VFD (jednoczesny odczyt wartości napięcia i częstotliwości)
• prąd stały
• prąd przemienny TRMS
• rezystancja
• pojemność
• częstotliwość
• temperatura
• test diody
• test ciągłości
• rejestracja wartości szczytowych impulsów > 5 ms.

Cechy i funkcje specjalne:

• Wyświetlacz o białym tle z podświetleniem 3 5/6 oraz 4 1/2 cyfry, maksymalne wskazanie 20000
• Automatyczna zmiana zakresów pomiarowych
• Szybkość odświeżania 5 razy / sekundę
• True RMS – pomiar rzeczywistej wartości skutecznej, pasmo pomiarowe 20 kHz
• funkcja inteligentnego automatycznego wyłączania miernika
• DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
• Tryb pomiarów względnych
• CREST: rejestracja wartości szczytowych MAX, MIN impulsów 5 ms
  MAX/MIN – rejestracja i odczyt wartości maksymalnej i minimalnej z pomiarów
• Funkcja BeepJack ostrzegająca przed niepoprawnym podłączeniem do zacisków prądowych
• Pomiar napięcia przemiennego w trybie VFD (jednoczesny odczyt wartości napięcia i częstotliwości)
• Pomiar temperatury
• Holster
• Wejścia prądowe zabezpieczone bezpiecznikami HBC
• Zabezpieczenie przeciwprzepięciowe impulsowe do 8 kV 1.2/50 µs.
• Funkcje, zakresy, parametry i dokładności pomiarowe
• Podane dokładności obowiązują dla następujących warunków środowiskowych: temperatura otoczenia: 23 °C ± 5 °C; wilgotność względna powietrza: < 80 %.



Napięcie przemienne TRMS (tryb zliczania do 6000)

Zakres częstotliwości 50 – 60 Hz
Zakresy pomiarowe: 600.0 mV, 6.000 V, 60.00 V, 600.0 V, 1000 V; dokładność 0.5 % + 3 cyfry

Zakres częstotliwości 40 Hz – 1 kHz
Zakresy pomiarowe: 600.0 mV, 6.000 V, 60.00 V, 600.0 V, 1000 V; dokładność 1 % + 3 cyfry (2 % + 3 cyfry dla zakresu 1000 V)

Zakres częstotliwości 1 – 5 kHz
Zakresy pomiarowe: 600.0 mV, 6.000 V, 60.00 V, 600.0 V; dokładność 1.8 % + 4 cyfry

Zakres częstotliwości 5 – 20 kHz
Zakresy pomiarowe: 600.0 mV, 6.000 V, 60.00 V; dokładność 2 % + 20 cyfr

Napięcie przemienne TRMS (tryb zliczania do 20000)

Zakres częstotliwości 50 – 60 Hz
Zakresy pomiarowe: 199.99 mV, 1.9999 V, 19.999 V, 199.99 V, 1000 V; dokładność 0.5 % + 30 cyfr

Zakres częstotliwości 40 Hz – 1 kHz
Zakresy pomiarowe: 199.99 mV, 1.9999 V, 19.999 V, 199.99 V, 1000 V; dokładność 1 % + 30 cyfr (2 % + 30 cyfr dla zakresu 1000 V)

Zakres częstotliwości 1 – 5 kHz
Zakresy pomiarowe: 199.99 mV, 1.9999 V, 19.999 V, 199.99 V; dokładność 1.8 % + 40 cyfr

Zakres częstotliwości 5 – 20 kHz
Zakresy pomiarowe: 199.99 mV, 1.9999 V, 19.999 V; dokładność 2 % + 40 cyfr
Napięcie przemienne w trybie VFD
Zakres częstotliwości 10 – 45 Hz
Zakresy pomiarowe: 600 V, 1000 V; dokładność 4 % + 5 cyfr

Zakres częstotliwości 45 – 200 Hz
Zakresy pomiarowe: 600 V, 1000 V; dokładność 2.5 % + 5 cyfr

Zakres częstotliwości 200 – 440 Hz
Zakresy pomiarowe: 600 V, 1000 V; dokładność 9 % + 5 cyfr

Napięcie stałe (tryb zliczania do 6000)
Zakres pomiarowy 600.0 mV; dokładność 0.09 % + 1 cyfra
Zakresy pomiarowe 6.000 V, 60.00 V; dokładność 0.045 % + 1 cyfra
Zakres pomiarowy 600.0 V, 1000 V; dokładność 0.09 % + 1 cyfra

Napięcie stałe (tryb zliczania do 20000)
Zakres pomiarowy 199.99 mV; dokładność 0.09 % + 6 cyfr
Zakresy pomiarowe 1.9999 V, 19.999 V, 199.99 V; dokładność 0.045 % + 6 cyfr
Zakres pomiarowy 1000 V; dokładność 0.09 % + 6 cyfr

Rezystancja (tryb zliczania do 6000)
Zakres pomiarowy 600.0 Ω; dokładność 0.15 % + 3 cyfry
Zakresy pomiarowy 6.000 kΩ, 60.00 kΩ; dokładność 0.15 % + 1 cyfra
Zakres pomiarowy 600.0 kΩ; dokładność 0.3 % + 1 cyfra
Zakres pomiarowy 6.000 MΩ; dokładność 0.5 % + 1 cyfra
Zakres pomiarowy 60.00 MΩ; dokładność 1.5 % + 3 cyfry
Zakres pomiarowy 60.00 nS; dokładność 2 % + 10 cyfr

Rezystancja (tryb zliczania do 20000)
Zakres pomiarowy 199.99 Ω; dokładność 0.15 % + 20 cyfr
Zakresy pomiarowy 1.9999 kΩ, 19.999 kΩ; dokładność 0.15 % + 6 cyfr
Zakres pomiarowy 199.99 kΩ; dokładność 0.3 % + 6 cyfr
Zakres pomiarowy 1.9999 MΩ; dokładność 0.5 % + 6 cyfr
Zakres pomiarowy 19.999 MΩ; dokładność 1.5 % + 30 cyfr

Test ciągłości BeepLit®
Wartość graniczna ciągłości: 20 – 25 Ω
Czas odpowiedzi < 20 ms
Sygnał dźwiękowy, podświetlenie ekranu LCD
Test diody
Zakres pomiarowy: 2.7 V, dokładność 1.5 % + 4 cyfry
Prąd pomiarowy: 0.4 mA
Napięcie bez obciążenia: < 2.8 V

Pomiar pojemności
Zakres pomiarowy 20.00 nF; dokładność 1 % + 8 cyfr
Zakres pomiarowy 200.0 nF, 2.000 µF, 20.00 µF, 200.0 µF, 2000 µF; dokładność 1 % + 2 cyfry
Zakres pomiarowy 20.00 mF; dokładność 2 % + 2 cyfry

Pomiar temperatury
Zakres pomiarowy -40.0 ~ 0.0 °C; dokładność 1 % + 2 °C
Zakres pomiarowy 0.0 ~ 50.0 °C; dokładność 1 % + 1 °C
Zakres pomiarowy 50.0 ~ 1090.0 °C; dokładność 1 % + 1.5 °C

Prąd stały (tryb zliczania do 6000)
Zakres pomiarowy 600.0 µA; dokładność 0.18 % + 4 cyfry
Zakres pomiarowy 6000 µA; dokładność 0.18 % + 2 cyfry
Zakres pomiarowy 60.00 mA; dokładność 0.18 % + 4 cyfry
Zakres pomiarowy 600.0 mA; dokładność 0.3 % + 3 cyfry
Zakres pomiarowy 6.000 A; dokładność 0.5 % + 4 cyfry
Zakres pomiarowy 10.00 A; dokładność 0.7 % + 2 cyfry

Prąd stały (tryb zliczania do 20000)
Zakres pomiarowy 199.99 µA; dokładność 0.18 % + 40 cyfr
Zakres pomiarowy 1999.9 µA; dokładność 0.18 % + 20 cyfr
Zakres pomiarowy 19.999 mA; dokładność 0.18 % + 40 cyfr
Zakres pomiarowy 199.99 mA; dokładność 0.18 % + 30 cyfr
Zakres pomiarowy 1.9999 A; dokładność 0.5 % + 40 cyfr
Zakres pomiarowy 10.000 A; dokładność 0.7 % + 20 cyfr

Prąd przemienny 40 Hz – 3 kHz (tryb zliczania do 6000)
Zakres pomiarowy 600.0 µA; dokładność 1 % + 2 cyfry
Zakres pomiarowy 6000 µA; dokładność 1 % + 2 cyfry
Zakres pomiarowy 60.00 mA; dokładność 1 % + 2 cyfry
Zakres pomiarowy 600.0 mA; dokładność 1 % + 2 cyfry
Zakres pomiarowy 6.000 A; dokładność 1 % + 4 cyfry
Zakres pomiarowy 10.00 A; dokładność 1 % + 4 cyfry

Prąd przemienny 3 – 5 kHz (tryb zliczania do 6000)
Zakres pomiarowy 600.0 µA; dokładność 2 % + 2 cyfry
Zakres pomiarowy 6000 µA; dokładność 2 % + 2 cyfry
Zakres pomiarowy 60.00 mA; dokładność 2 % + 2 cyfry
Zakres pomiarowy 600.0 mA; dokładność 2 % + 2 cyfry
Zakres pomiarowy 6.000 A; dokładność nieokreślona
Zakres pomiarowy 10.00 A; dokładność nieokreślona

Prąd przemienny 40 Hz – 3 kHz (tryb zliczania do 20000)
Zakres pomiarowy 199.99 µA; dokładność 1 % + 20 cyfr
Zakres pomiarowy 1999.9 µA; dokładność 1 % + 20 cyfr
Zakres pomiarowy 19.999 mA; dokładność 1 % + 20 cyfr
Zakres pomiarowy 199.99 mA; dokładność 1 % + 20 cyfr
Zakres pomiarowy 1.9999 A; dokładność 1 % + 40 cyfr
Zakres pomiarowy 10.000 A; dokładność 1 % + 40 cyfr

Prąd przemienny 3 – 5 kHz (tryb zliczania do 20000)
Zakres pomiarowy 199.99 µA; dokładność 2 % + 20 cyfr
Zakres pomiarowy 1999.9 µA; dokładność 2 % + 20 cyfr
Zakres pomiarowy 19.999 mA; dokładność 2 % + 20 cyfr
Zakres pomiarowy 199.99 mA; dokładność 2 % + 20 cyfr
Zakres pomiarowy 1.9999 A; dokładność nieokreślona
Zakres pomiarowy 10.000 A; dokładność nieokreślona

Częstotliwość
Funkcje pomiarowe 199.99 mV, 600.0 mV; zakres pomiarowy 6 Hz ~ 100 kHz
Funkcje pomiarowe 1.9999 V, 6.000 V, 19.999 V, 60.00 V; zakres pomiarowy 10 Hz ~ 50 kHz
Funkcje pomiarowe 199.99 V, 600.0 V; zakres pomiarowy 10 Hz ~ 300 kHz
Funkcje pomiarowe 1000.0 V, 1000 V; zakres pomiarowy 10 Hz ~ 5 kHz
Funkcje pomiarowe VFD 600.0 V, VFD 1000 V; zakres pomiarowy 10 Hz ~ 440 Hz
Funkcje pomiarowe 199.99 µA, 600.0 µA, 1999.0 µA, 6000 µA, 19.999 mA, 60.00 mA, 199.99 mA, 600.0 mA; zakres pomiarowy 10 Hz ~ 5 kHz
Funkcje pomiarowe 1.9999 A, 6.000 A, 10.000 A, 10.000 A; zakres pomiarowy 10 Hz ~ 3 kHz
Dokładność pomiarowa: 0.01 % + 4 cyfry

BM839 – cechy dodatkowe

• Producent: Brymen
• Kraj pochodzenia: Tajwan
• Wyświetlacz LCD z podświetleniem 3 5/6 cyfry (maksymalne wskazanie 6000), oraz 4 1/2 cyfry (maksymalne wskazanie 20000) próbkowanie 5 razy/s
• Bargraf analogowy: 61 segmentów, próbkowanie 40 razy/s
• Warunki pracy: temperatura -10 °C ÷ 50 °C; wilgotność względna RH < 80 % do temp. 28 °C spadająca liniowo do 50 % dla temp. 50 °C
• Stopień zanieczyszczenia środowiska naturalnego: 2
• Warunki przechowywania: -20 °C ÷ 60 °C, wilgotność względna RH < 80 % (z wyjętą baterią)
• Maksymalna wysokość pracy: 2000 m n.p.m.
• Zgodność z normami bezpieczeństwa: IEC/UL/EN61010-1 Ed. 3.0, IEC/UL/EN61010-2-030 Ed. 1.0, IEC/UL/EN61010-2-033 Ed. 1.0, IEC/UL/EN61010-031 Ed. 1.1 i równoważna CAN/CSA-C22.2
• Kategorie Pomiarowe: KAT III 1000 V AC & DC i KAT IV 600V AC & DC
• Ochrona przeciwprzepięciowa: 8 kV (1.2/50μs SURGE)
• Zabezpieczenie wejść: μA&mA: 0.4A/1kVDC/AC rms, IR 30 kA, bezpiecznik szybki F
  A: 11A/1kVDC/AC rms, IR20kA, bezpiecznik szybki F
  V: 1100VDC/AC rms mV, Ω i pozostałe: 1000 VDC/AC rms
• Kompatybilność elektromagnetyczna: EN61326-1:2013
• Zasilanie: 4 baterie alkaliczne AA (IEC LR6), sygnalizacja wyczerpania baterii: poniżej napięcia ok. 4.6 V
• Automatyczne wyłączenie zasilania po 20 minutach bezczynności
• Wymiary Wys.x Szer.x Głęb. : 208x103x64.5mm
• Masa: 635g


  Wyposażenie standardowe:
• Przewody pomiarowe (para)
• Holster ochronny
• Sonda Bkp60 typu K do pomiaru temperatury
• Komplet baterii
• Instrukcja obsługi
