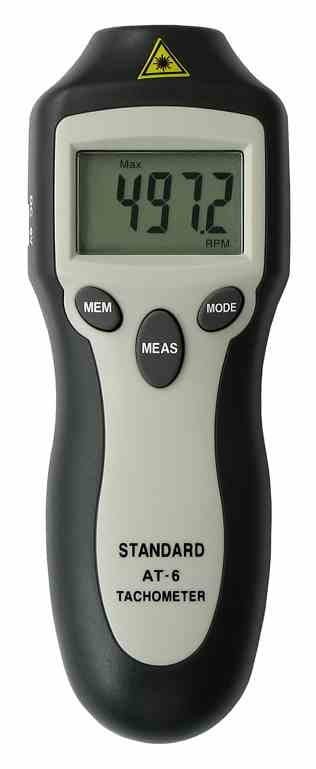

MIER-AT06 Obrotomierz z pomiarem fotooptycznym - zakres: 2 - 99999rpm

MIER-AT06 Obrotomierz z pomiarem fotooptycznym - zakres: 2 - 99999rpm

W konstrukcji tachometru AT-6 zastosowano technikę mikroprocesorową, fotoelektryczną i laserową. Przyrząd emituje wiązkę laserową, która po przejściu przez jego układ optyczny pada na obracający się obiekt, którego prędkość obrotową ma się mierzyć. Na obiekt nakleja się wcześniej taśmę samoprzylepną odbijającą światło z naniesionym paskami, ściślej wycięty z niej kwadrat o boku 12 mm. Jeśli właściowości ruchomego obiektu sprawiają, że odbija on światło, należy wcześniej pokryć go czarną taśmą farbą. Przyrząd wyposażono w funkcję monitora, która zaświeca wskaźnik w momencie, gdy światło laserowe pada na ruchomy obiekt (ściślej na kwadrat wycięty z taśmy refleksyjnej), przy czym odległość przyrządu od badanego obiektu powinna mieścić się w zakresie od 50 do 500 mm. Tachometr AT-6 mierzy zdalnie prędkość obrotową w zakresie od 1 do 99999 obr./min z rozdzielczością wskazania równą 0,1 obr./min (w zakresie od 2 do 999,9 obr./min) i 1 obr./min (powyżej 1000 obr./min). Dokładność pomiaru wynosi ±(0,05 proc. wartości wskazywanej + 1 cyfra). W razie potrzeby, użytkownik może przełączyć przyrząd na funkcję zliczania impulsów (“REV”). Korzystając z wbudowanej pamięci, można też (naciskając kolejno przycisk “MODE”) uzyskać wskazanie wartości maksymalnej, minimalnej i bieżącej pochodzącej z serii wyników pomiarów liczby obrotów uzyskanych od momentu włączenia zasilania przyrządu. Wyświetlacz ciekłokrystaliczny tachometru ma długość pięciu cyfr i podświetlenie. Czas próbkowania wynosi 0,5s przy prędkości obrotowej większej od 120 obr./min. Tachometr jest zasilany z jednej baterii 9V (6F22) lub z zewnętrznego zasilacza sieciowego o napięciu wyjściowym stałym 6 V, który przyłącza się do gniazda umieszczonego w obudowie przyrządu. Pobór prądu ze źródła zasilania nie przekracza 45 mA. Zadaniem funkcji automatycznego wyłączania zasilania jest przedłużenie czasu “życia” baterii. Funkcja ta odłącza zasilanie już po 10s braku aktywności operatora (brak naciśnięcia jakiegokolwiek przycisku). Ergonomiczna i specjalnie wyprofilowana obudowa tachometru (160x58x39 mm) z gumową osłoną wzmacnia go mechanicznie i zwiększa komfort obsługi (przyrząd wygodnie trzyma się w ręku i trudniej go z niej wypuścić). Masa tachometru wynosi 151 g. W wyposażeniu fabrycznym miernika jest futerał i bateria.

• Podświetlany wyświetlacz ciekłokrystaliczny o maksymalnym wskazaniu 99999 (5 cyfr)
• Metoda pomiaru: połączenie technik fotooptycznej, laserowej i mikroprocesorowej; na obracający się obiekt nakleja się przed pomiarem pasek kwadratowy samoprzylepnej folii odblaskowej o boku 12 mm
• Zakres pomiaru prędkości obrotowej: od 2 do 99999 obr./min
• Rozdzielczość wskazania: 0,1 obr./min (od 2 do 999,9 obr./min), 1 obr./min (powyżej 1000 obr./min)
• Czas próbkowania: 0,5 s (powyżej 120 obr./min)
• Dokładność pomiaru: ±0,05%
• Odległość pomiaru: od 50 do 500 mm
• Podstawa czas stabilizowana kwarcem
• Zliczanie (funkcja REV) - pomiar całkowitej liczby impulsów od 1 do 99999
• Pamięć wartości maksymalnej i minimalnej
• Zasilanie: bateria 9 V, lub zewnętrzne 6 V
• Pobór prądu ze źródła zasilania: ok. 45 mA
• Automatyczne wyłączanie zasilania (po 10 sekundach)
• Wymiary: 160x58x39 [mm]
• Masa: 151 g
• Zakres temperatur pracy: od 0°C do 50°C
• Wyposażenie: trzy paski długości (200 mm każdy) z samoprzylepną folią odblaskową do naklejania obracający się obiekt, futerał.
