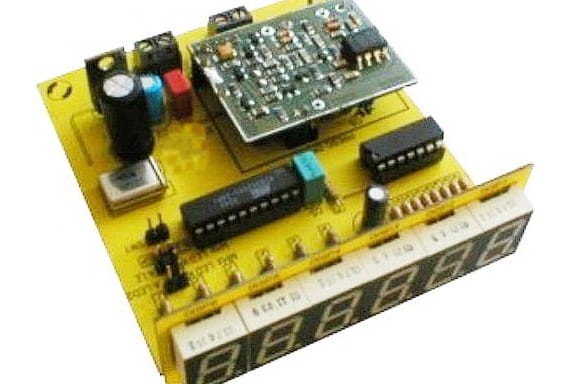

KM401 Mikroprocesorowy miernik częstotliwości (Kompletny zestaw)

KM401 Mikroprocesorowy miernik częstotliwości

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Miernik Częstotliwości KM401 to zaawansowany zestaw do samodzielnego montażu, który pozwala na precyzyjne pomiary częstotliwości. Jest to idealne narzędzie dla hobbystów elektroniki, studentów oraz profesjonalistów, którzy potrzebują dokładnego urządzenia pomiarowego w swoich projektach. Dzięki możliwości samodzielnego montażu, użytkownicy mogą lepiej zrozumieć działanie urządzenia i dostosować je do swoich potrzeb.

Kluczowe Cechy i Zastosowanie

• Zestaw do Samodzielnego Montażu: Kompletny zestaw elementów pozwala na własnoręczne złożenie miernika, co jest doskonałym sposobem na naukę i rozwijanie umiejętności elektronicznych.
• Precyzyjny Pomiar: KM401 zapewnia dokładne pomiary częstotliwości, co jest kluczowe w wielu zastosowaniach elektronicznych.
• Wszechstronne Zastosowanie: Idealny do pomiarów w laboratoriach, warsztatach, szkołach i dla hobbystów elektroniki.
• Łatwy w Użyciu: Intuicyjny interfejs i czytelny wyświetlacz ułatwiają odczytywanie wyników pomiarów.

Dane Techniczne

• napięcie zasilania 12V
• zasilacz wtyczkowy
• Zakres pomiarowy I 100MHz, Zakres pomiarowy II od 100MHz 1GHz (pod warunkiem wyposażenia w preskaler, który nie wchodzi w skład zestawu)
• wyświetlacz LED h= 12mm
• wymiary: płytka bazowa 77x88mm, wyświetlacz 33x88mm
• Proponowane urządzenie umożliwia pomiar częstotliwości do 100 MHz sygnałów o poziomach TTL. Zastosowanie wzmacniacza z preskalerem rozszerza zakres pomiarowy do 1GHz.
• Zakres mierzonych częstotliwości wskazują diody(MHz, KHz)

Miernik Częstotliwości KM401 to nie tylko precyzyjne narzędzie pomiarowe, ale także doskonała okazja do nauki i rozwijania umiejętności elektronicznych dzięki możliwości samodzielnego montażu. Jego dokładność i łatwość użycia sprawiają, że jest to niezastąpione urządzenie zarówno dla hobbystów, jak i profesjonalistów.

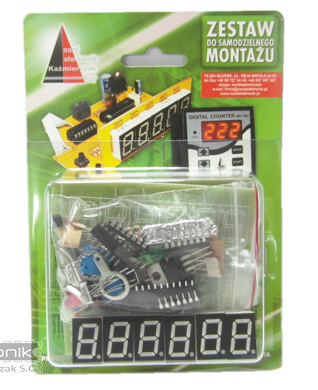

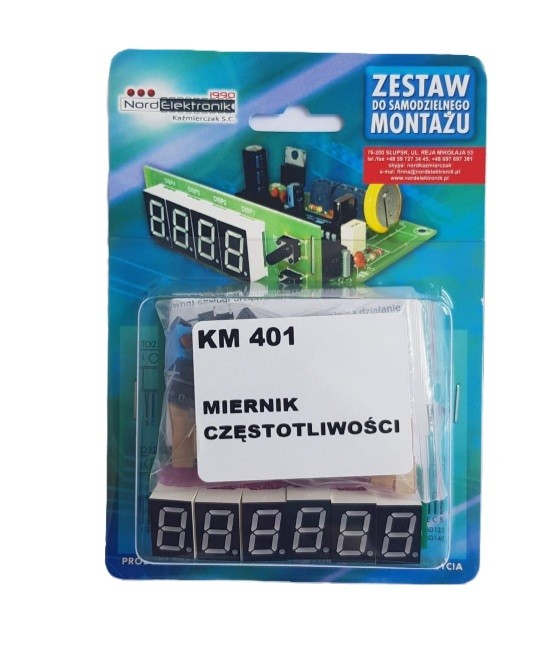

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: AT89C2051, UCY74164, UCY 74LS393, UCY 74S74, BC327, LED5R, LED5G lub LED5Y, uA7805
Zasilanie: do 15V
Wymiary płytek: 77 x 88m, 33 x 88mm
