KIT635 Wzmacniacz mocy 100W (Zestaw do lutowania) J-35, J-035
1
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

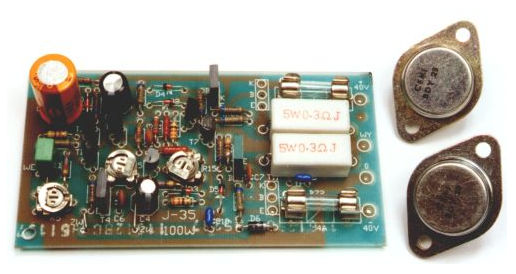

KIT635 Wzmacniacz mocy 100W

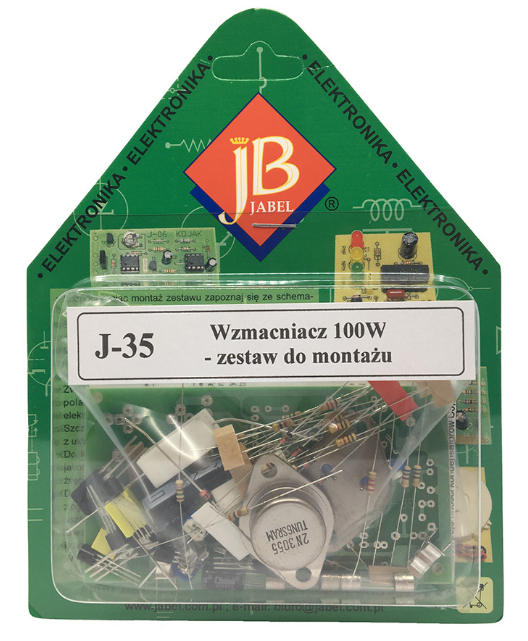

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)
Tranzystorowy wzmacniacz przeznaczony do dyskotek, dla zespołów muzycznych. Wymaga zasilacza symetrycznego +/-40V/2,5A. Napięcie wejściowe 0,7V. Przystosowany do współpracy z zespołem głośników o impedancji 4W. Wyposażony jest w układ przeciwzwarciowy. W stopniu mocy wykorzystano tranzystory BDY23C. Po uzupełnieniu odpowiednim przedwzmacniaczem o odpowiedniej czułości wyposażonym w regulację barwy tonu, może współpracować z gitara elektryczna, organami lub magnetofonem. Transformator zasilający układ powinien mieć moc około 200W i napięcie 2 x 28V.
W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).
Półprzewodniki: BC557, BD135, BDY23, 1N4001, 1N4148
Zasilanie: zasilacz symetryczny +/-40V
Wymiary płytki: 100 x 56 mm
Uwagi: Zestaw nie zawiera obudowy. Tranzystory BDY23 należy wyposażyć w radiatory o powierzchni kilku centymetrów!!!
