KIT6288 3 zakresowy konwerter kwarcowy CCIR/OIRT na pasmo 88-108 MHz (Kompletny zestaw) J-288

KIT6288 3 zakresowy konwerter kwarcowy CCIR/OIRT na pasmo 88-108 MHz J-288

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Konwerter umożliwia odbiór stacji nadających w paśmie 88-108 MHz, na odbiornikach posiadających tylko "dolny" zakres UKF (66-74 MHz).

Konwerter podłącza się pomiędzy antenę a wejście antenowe odbiornika UKF ze "starym" zakresem. Ponieważ "górny" zakres UKF posiada szersze pasmo niż pasmo używane w starych odbiornikach, konieczne było podzielenie odbieranego pasma na trzy podzakresy. W tym celu w konwerterze zastosowano 3 przełączane kwarce. Upraszcza to strojenie i poprawia stabilność układu. Zasilanie konwertera 8...10V.

UWAGA: Konwerter w istocie pokrywa zakres 89,5 - 106 MHz. Zatem w niektórych miastach nie można uzyskać stacji nadających na samym brzegu zakresu. W zestawie producent zastosował tanie, powszechnie dostępne kwarce. Żeby uzyskać częstotliwość 88 MHz należy zastosować kwarc ok. 20MHz zamiast tego w zestawie (24MHz). Aby poszerzyć pasmo do 108 MHz należy zastosować kwarc ok. 35MHz (zamiast 32 MHz).

W ofercie posiadamy konwertery już zmontowane, nie posiadające tej wady i pokrywające całe pasmo 88-108MHz.

Kody takich produktów: UKF-EK; UKF-EK-PS4; UKF-K8EB-PS4

UWAGA: Konwerter wymaga zastosowania trójpołożeniowego przełącznika zakresów! W naszej ofercie można takie znaleźć:

Elektroniczny przełącznik: UKF-PS4
Suwakowe przełączniki: PSM13G4 i PSM13G4-K
Obrotowy przełącznik: CK1062, CK1052

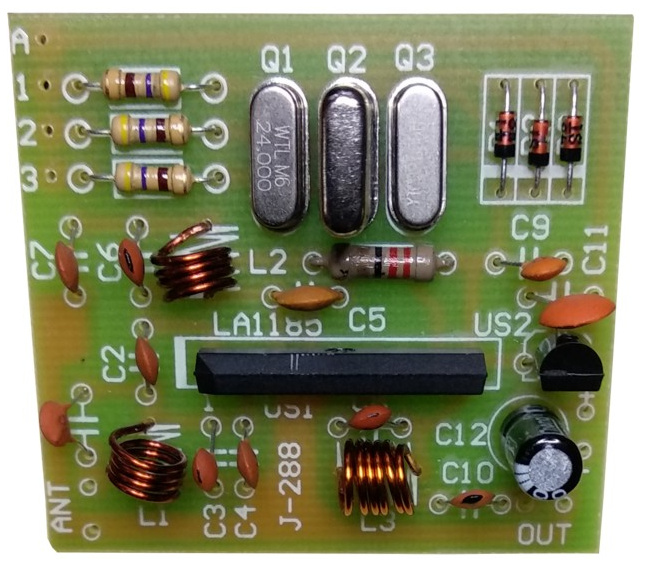

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: LA1185 (TA7358, AN7205), 78L05, 1N4148
Zasilanie: 8...10V
Wymiary płytki: 45 x 40 mm
