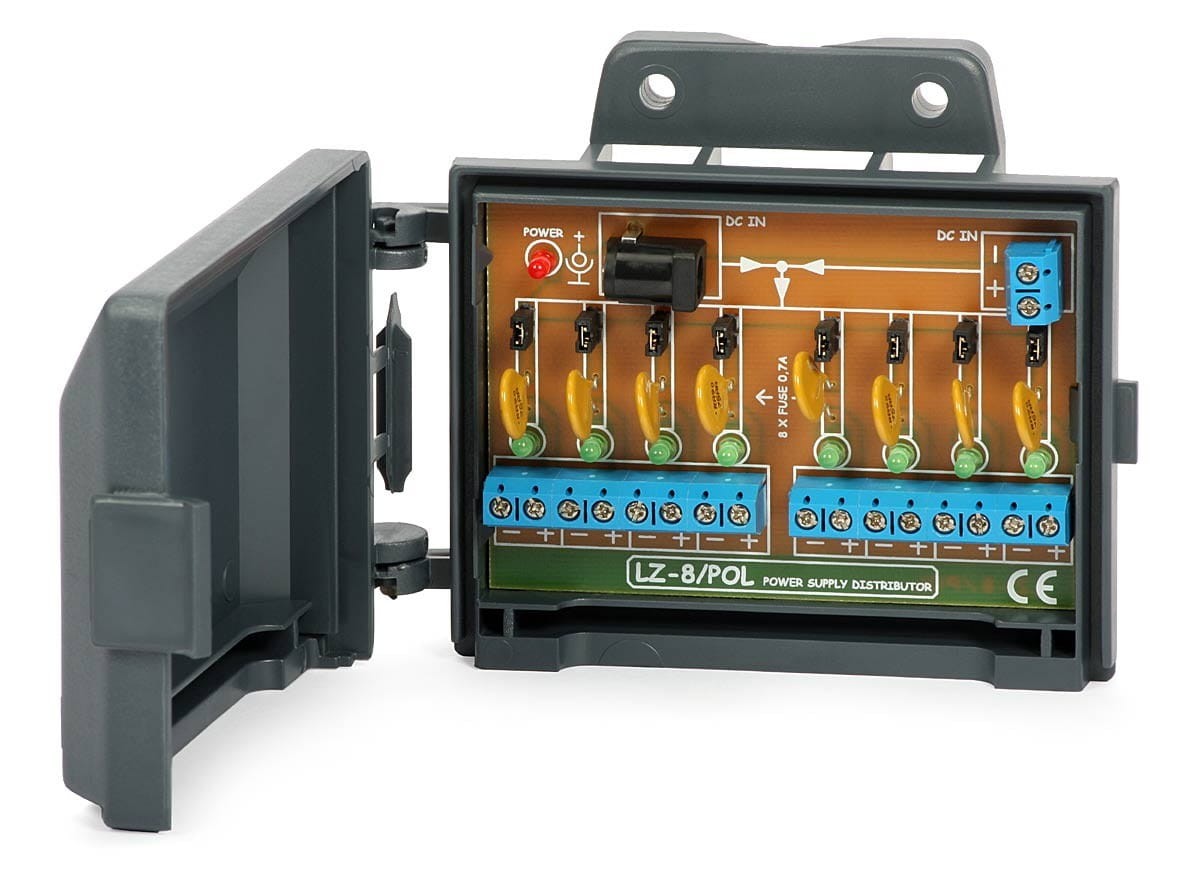

KAM-LZ8P Rozgałęźnik zasilania do kamer 12V - 8 wyjść z bezpiecznikami polimerowymi
Opis
KAM-LZ8P Rozgałęźnik zasilania do kamer 12V - 8 wyjść z bezpiecznikami
LZ8P to prosty rozgałęźnik zasilania umożliwiający zasilanie kilku urządzeń z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem polimerowym i posiada diodę LED informującą o jego zadziałaniu (brak świecenia oznacza "przepalenie" bezpiecznika).
W momencie przeciążenia jednego z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C). Dioda LED gaśnie a przez nagrzany bezpiecznik płynie niewielki prąd. Po spadku przeciążenia bezpiecznik powraca do stanu pierwotnego a dioda LED zaświeca się.
LZ8P posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu do drugiej łączówki LZ8P.
W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych, który zależy od poboru prądu: 160mV dla I=0,5A; 300mV dla I=0,7A. Przy przeciążeniu bezpiecznik polimerowy nagrzewa się do temperatury >100°C dlatego urządzenia nie stosować przy temperaturach większych niż 40°C.
Bezsprzeczną zaletą stosowania LZ8P przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.
Urządzenie posiada zworki, za pomocą których można w łatwy sposób odłączyć każde z wyjść.
Dane techniczne:
- Rodzaj towaru: Rozgałęźnik zasilania
- Marka: Delta
- Parametry wejścia:
- ilość wejść: 2
- typ złącza: Gniazdo 5.5/2.1,
- Zaciski: kablowe
- Parametry wyjścia:
- ilość wyjść: 8
- maksymalne napięcie: DC V 24
- maksymalny prąd A: 6 - listwa zaciskowa; 4 - gniazdo 5.5/2.1
- maksymalny prąd pojedynczego wyjścia A: 0,7
- typ złącza: listwa zaciskowa
- Zabezpieczenie:
- nadprądowe: 8 x 0.7 A Bezpiecznik polimerowy
- przepięciowe 8 x 0.7 A Bezpiecznik polimerowy
- przeciwzwarciowe 8 x 0.7 A Bezpiecznik polimerowy
- Temperatura pracy °C -50...55
- Wymiary: 116 x 46 x 25mm
