K61841 Kaseta systemu EURO 6U/160x84x01 - tylna belka typu T

K61841 Kaseta systemu EURO 6U/160x84x01 - tylna belka typu T

System kaset z płytą czołową o szerokości 19cali (482,6 mm) zgodny jest z obowiązującymi normami międzynarodowymi: DIN 41494, IEC 297, BS 5954, EIA RS 310-C, PN-90/M-42025. W celu uproszczenia konstrukcji systemów elektroniki przemysłowej, oprócz szerokości 19cali płyty czołowej, przyjęto standardowe jednostki wysokości U (1U = 44,45 mm). Taki sposób normalizacji umożliwia tworzenie modułowych systemów obudów. Pojedyncza i podwójna karta Europa (eurokarta) jest powszechnie stosowanym formatem płytek drukowanych. Pasuje ona do kaset o wysokości odpowiednio 3U i 6U. Szerokość 19cali została podzielona na 84 moduły TE o szerokości 1TE = 5,08 mm. Kasety EURO 3U są mechaniczną konstrukcją nośną mieszczącą funkcjonalne bloki elektroniczne wyposażone w płytki uniwersalne (drukowane) o wymiarach 100x160 lub 100x220 mm - przeznaczone do wbudowania w stojaki i szafy. Wszystkie kasety nie zawierają prowadników, uchwytów R3U i wkładek gwintowanych, osłon (górnych i dolnych) które należy zamówić osobno.

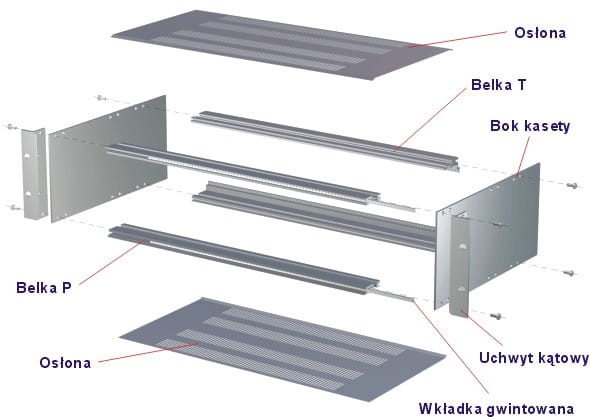

Kaseta sprzedawana w częściach. W skład kompletu wchodzą:

• 2 ścianki boczne
• 2 belki typu P (kod: K3BP-160-84)

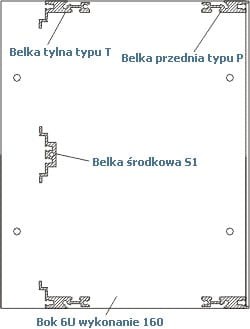

• 2 belki typu T (kod: K3BT-160-84)
• 2 kątowniki z otworami - uchwyty 6U (kod: K3UCHWYT-6U)
• komplet wkrętów (śrubek)

UWAGA: w komplecie nie ma pokrywy górnej i dolnej, uchwytów, prowadników, belki środkowej, płytek czołowych i zaślepiających - należy zamówić je osobno.

Oferujemy następujące detale do obudowy (niektóre tylko na zamówienie):

• K3BP-160-84 Belka P do kasety - głębokość 160 mm lub 220 mm
• K3BT-160-84 Belka T do kasety - głębokość 160 mm lub 220 mm
• K3BS0-160-84 Belka środkowa S0 do kasety - głębokość 160 mm lub 220 mm
• K3BS1-160-84 Belka S1 do kasety - głębokość 160 mm lub 220 mm
• K3LG-160-84 Listwa gwintowana do belki P
• K3OS-160-84 Osłona górna (lub dolna) - głębokość 160 mm
• K3P-160 Prowadnik do obudowy o głębokości 160 P-160
• K3PC-6U-4T Płytka czołowa PC-6U-4 szerokość 4T
• K3PZ-6U-4T Płytki zaślepiające PZ-6U szerokość 4T
• K3UCHWYT-6U Uchwyty 6U do kaset 6U (kątownik z otworami) - kpl 2 szt.
• K3UCHWYT-R3U Uchwyty R3U przeznaczone do kaset 3U, 6U (uszy) - kpl 2 szt.
