K31840 Kaseta systemu EURO 3U/160x84x00 - z tylną belką typu P
Opis
K31840 Kaseta systemu EURO 3U/160x84x00
System kaset z płytą czołową o szerokości 19cali (482,6 mm) zgodny jest z obowiązującymi normami międzynarodowymi: DIN 41494, IEC 297, BS 5954, EIA RS 310-C, PN-90/M-42025. W celu uproszczenia konstrukcji systemów elektroniki przemysłowej, oprócz szerokości 19cali płyty czołowej, przyjęto standardowe jednostki wysokości U (1U = 44,45 mm). Taki sposób normalizacji umożliwia tworzenie modułowych systemów obudów. Pojedyncza i podwójna karta Europa (eurokarta) jest powszechnie stosowanym formatem płytek drukowanych. Pasuje ona do kaset o wysokości odpowiednio 3U i 6U. Szerokość 19cali została podzielona na 84 moduły TE o szerokości 1TE = 5,08 mm. Kasety EURO 3U są mechaniczną konstrukcją nośną mieszczącą funkcjonalne bloki elektroniczne wyposażone w płytki uniwersalne (drukowane) o wymiarach 100x160 lub 100x220 mm - przeznaczone do wbudowania w stojaki i szafy. Wszystkie kasety nie zawierają prowadników, uchwytów R3U i wkładek gwintowanych, osłon (górnych i dolnych) które należy zamówić osobno.
Kaseta sprzedawana w częściach. W skład kompletu wchodzą:
- 2 ścianki boczne

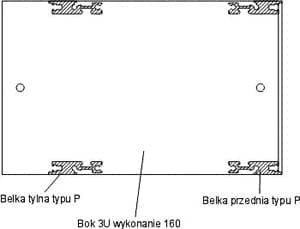

- 4 belki typu P (kod: K3BP-160-84)
- 2 kątowniki z otworami - uchwyty 3U (kod: K3UCHWYT-3U)
- komplet wkrętów (śrubek)
UWAGA: w komplecie nie ma pokrywy górnej i dolnej, uchwytów, prowadników, płytek czołowych i zaślepiających - należy zamówić je osobno.

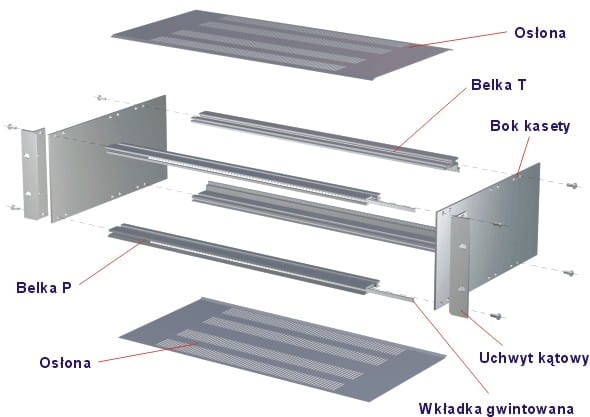

Oferujemy następujące detale do obudowy (niektóre tylko na zamówienie):
- K3BP-160-84 Belka P do kasety - głębokość 160 mm lub 220 mm
- K3BT-160-84 Belka T do kasety - głębokość 160 mm lub 220 mm
- K3LG-160-84 Listwa gwintowana do belki P
- K3OS-160-84 Osłona górna (lub dolna) - głębokość 160 mm
- K3P-160 Prowadnik do obudowy o głębokości 160 P-160
- K3PC-3U-4T Płytka czołowa PC-3U-4 szerokość 4T
- K3PZ-3U-4T Płytki zaślepiające PZ-3U szerokość 4T
- K3UCHWYT-3U Uchwyty 3U do kaset 3U, 6U (kątownik z otworami) - kpl 2 szt.
- K3UCHWYT-R3U Uchwyty R3U przeznaczone do kaset 3U, 6U (uszy) - kpl 2 szt.
Dane techniczne
obudowa - wysokość | od 101 do 200mm |
obudowa - dłuższy bok | od 401 do 500mm |
obudowa - krótszy bok | od 151 do 200mm |
