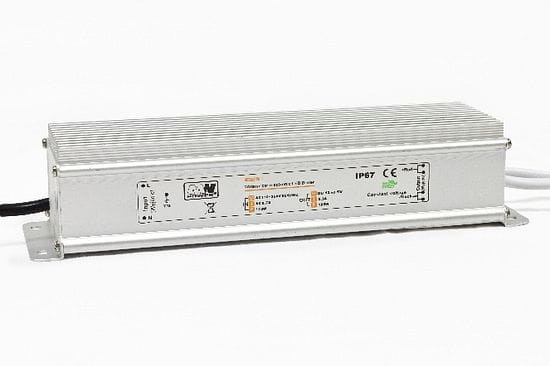

ELN10012 Zasilacz impulsowy dla diod LED dużej mocy - napięcie: 12V; prąd maksymalny 8.3A
Opis
ELN10012 Zasilacz impulsowy dla diod LED dużej mocy - napięcie: 12V; prąd maksymalny 8.3A
- Producent: Mean Well
- dedykowany do aplikacji LED
- wysoka sprawność
- izolacja klasy IP67
- zabezpieczenie; przeciwzwarciowe, przeciwprzeciążeniowe, temperaturowe
- chłodzenie: naturalna konwekcja
- testowany pod 100% obciążeniem
- wymiary: 240 x 71,2 x 41mm
- waga: 1.2kg
- odporne na wyładowania atmosferyczne
- całkowita pyło- oraz wodoszczelność
- wykonany w technologii RoHS
WEJŚCIE:
- ZAKRES NAPIĘCIA WEJŚCIOWEGO: 170 ~ 250 VAC
- ZAKRES CZĘSTOTLIWOŚCI NAPIĘCIA WEJŚCIOWEGO: 47 ~ 60 Hz
- WSPÓŁCZYNNIK MOCY: PF>0,6/220VAC typ.
- SPRAWNOŚĆ: 80%
- PRĄD: 0,85A/235V
- PRĄD UDAROWY: 1A/235V
WYJŚCIE:
- NAPIĘCIE ZNAMIONOWE: 12V
- PRĄD ZNAMIONOWY: 8,3A
- ZAKRES PRĄDU WYJŚCIOWEGO: 0~8,3A
- MOC ZNAMIONOWA: 100W
- TĘTNIENIA I SZUMY (MAX): 150mV
- TOLERANCJA NAPIĘCIA: +/- 4%
- CZAS USTALANIA, NARASTANIA: 100ms/220VAC
- CZAS PODTRZYMANIA: 80ms/220VAC
ZABEZPIECZENIA:
- NADPRĄDOWE (PRZECIĄŻENIOWE): Przy 145~160% nominalnej mocy wyjściowej
- ZWARCIOWE: Automatyczny powrót do normalnej pracy po ustąpieniu zakłócenia
- TEMPERATUROWE: Odcięcie napięcia wyjściowego
ŚRODOWISKO PRACY:
- TEMPERATURA PRACY: -30 ~ + 60°C
- WILGOTNOŚĆ OTOCZENIA: 20~90% RH bez kondensacji (Wodoodporny)
- TEMPERATURA I WILGOTNOŚĆ SKŁADOWANIA: -40 ~ + 80°C, 10~90% RH
NORMY BEZPIECZEŃSTWA I EMC:
- NORMY BEZPIECZEŃSTWA: Znak CE (LVD), IP67
- WYTRZYMAŁOŚĆ IZOLACJI: WE/WY: 1,5KVAC; WE/Obudowa: 1,5KVAC
- EMC: EN 55015:2006; EN 61547:1995+A1:2000; EN 61000-32:2006; EN 61000-3-2:1995+A2:2005 EN 61347-1:2008; EN 61347-2-13:2006;
ZASTOSOWANIA W LED:
- LITERY ŚWIETLNE WE WNĘTRZACH I NA ZEWNĄTRZ
- MODUŁY ŚWIETLNE
- TABLICE WYNIKÓW, KURSÓW WALUT, INFORMACJI PASAŻERSKIEJ, AUTOSTRADOWE, REKLAMOWE
- WYŚWIETLACZE CEN PALIW NA STACJACH BENZYNOWYCH
- ILUMINACJE BUDYNKÓW, OŚWIETLENIE DOMOWE, BIUROWE
- PODŚWIETLANIE WNĘTRZ
1. PODANE PARAMETRY (JEŚLI NIE ZAZNACZONO INACZEJ) ZMIERZONO DLA NAPIĘCIA 230VAC, OBCIĄŻENIA ZNAMIONOWEGO W TEMPERATURZE OTOCZENIA 25 °C.
2. TĘTNIENIA I SZUMY ZMIERZONO DLA PASMA 20MHZ.
3. TOLERANCJA: WYRAŻA MAKSYMALNĄ ROZBIEŻNOŚĆ NAPIĘCIA WYJŚCIOWEGO ZMIERZONĄ PRZY JEDNOCZESNYCH ZMIANACH NAPIĘCIA WEJŚCIOWEGO ORAZ PRĄDU WYJŚCIOWEGO.
4. ZASILACZ SPEŁNIA NORMY EMC, JEDNAK GDY ZOSTANIE UŻYTY JAKO PODZESPÓŁ INNEGO URZĄDZENIA, NALEŻY PONOWNIE WYKONAĆ BADANIA.
Pliki do pobrania:
Dane techniczne
zasilacz - napięcie WY | 12V |
zasilacz - prąd WY | 8-8.6A |
zasilacz - typ, rodzaj | stabilizowany impulsowy |
