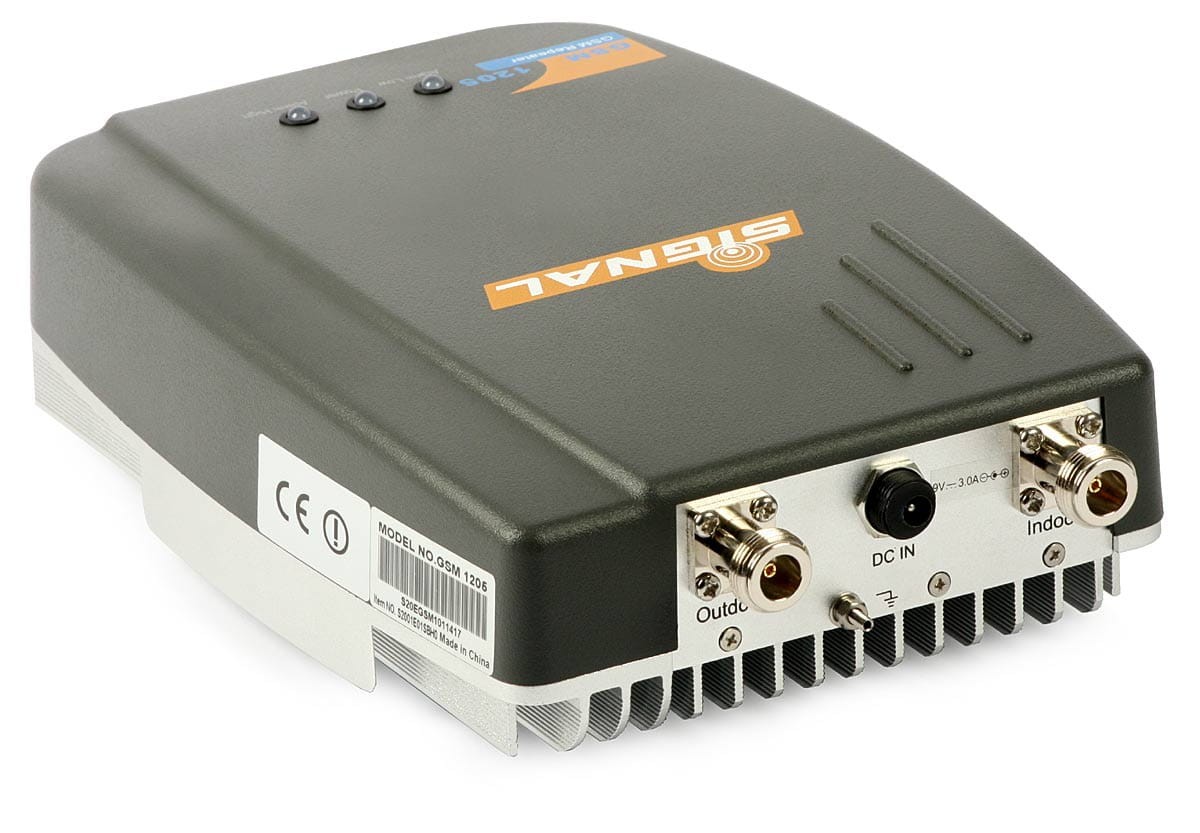

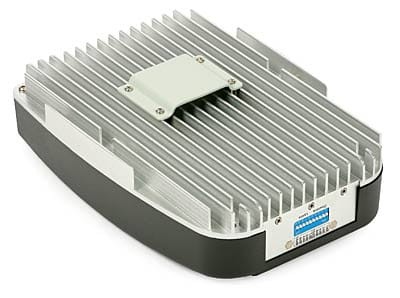

ATK-GSMD1205 Wzmacniacz GSM - zestaw jednosystemowy dla 880-960MHz pomieszczenie 1200 m2 (GSM+EGSM)
Opis
ATK-GSMD1205 Wzmacniacz GSM - zestaw jednosystemowy dla 880-960MHz pomieszczenie 1200 m2 (GSM+EGSM)
- Urządzenie przeznaczone dla telefonów GSM (GSM+EGSM) pracuje w paśmie 880-960MHz,
- Urządzenie spełnia normę ETSI 300 609-4 wymaganą dla tego typu urządzeń,
- AGC (ALC) Automatyczna kontrola zysku,
- MGC- Manualna kontrola zysku,
- Wzmocnienie sygnału odpowiednie do deklarowanego zasięgu,
- Powierzchnia pokrycia wewnątrz budynku do 1200 m2,
- Łatwy montaż (Plug and Play),
- W komplecie nie znajduje się antena zewnętrzna ani wewnętrzna, użytkownik sam dokonuje wyboru w zależności od poziomu sygnału!.
- Na urządzenie udzielana jest 24 miesięczna gwarancja.
- Repeater GSM,

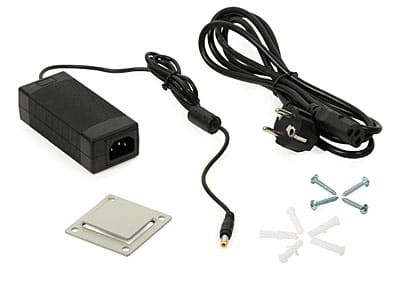

- Specjalna przystawka do mocowania wzmacniacza,
- Instrukcja obsługi (PL oraz EN),
- Zasilacz.
- wybrać miejsce na zewnątrz budynku gdzie odbieramy sygnał GSM (pasmo 900 MHz),
- zewnętrzną antenę ustawić w kierunku nadajnika GSM
- wybrać takie miejsce instalacji wzmacniacza wewnątrz budynku aby antena wewnętrzna została zainstalowana w miarę centralnie w obszarze który ma pokryć zasięgiem,
- sprawdzić czy odległość od miejsca instalacji anteny zewnętrznej do miejsca instalacji anteny wewnętrznej jest większa niż 10m,
- zamontować repeater GSM-1205 z dala od źródeł ciepła zapewniając odpowiednie chłodzenie urządzenia
- sprawdzić poprawność połączeń przewodu z anteną i i wzmacniaczem (gniazda anteny zewnętrznej i wewnętrznej są odpowiednio oznaczone)
- włączyć zasilacz do gniazda 230 V AC
Rozporządzenie Ministra Infrastruktury (Dz. U. nr 188 poz.1122).
Poniżej został pokazany schemat prawidłowej instalacji repeatera GSM w domku jednorodzinnym.
Nazwa | Repeater |
Kod | ATK-GSMD1205 |
Pasmo pracy [MHz] | 880-915 925-960 GSM+EGSM |
Moc wyjściowa [dBm] | 20 |
Zysk [dB] | 70/70 |
Maksymalne opóźnienie [ μs] | 0,5 |
Manualne tłumienie na wejściu [dB] | 0-31 (krok co 1) |
Automatyczna kontrola wzmocnienia [dB] | do 20 |
Pokrycie [m2] | do 1200 |
Impedancja [Ω] | 50 |
Zasilanie | AC 100-240 V 2 A DC 9 V 3 A |
Certyfikaty | CE (ETSI 300 609 -4), RoHS |
Wymiary [mm] | 218x155x65 |
Złącza antenowe (ant. zew/wew) | N-f/N-f |
