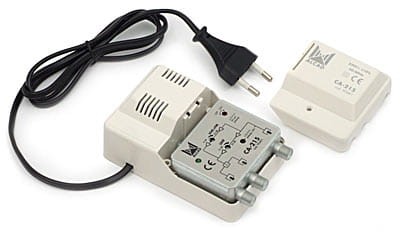

ATK-CAD215 Wzmacniacz budynkowy VHF/UHF, Alcad 24dB

ATK-CAD215 Wzmacniacz budynkowy VHF/UHF, Alcad 24dB

• Wzmacniacz ATK-CAD215 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 400 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie.
  Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy). Wzmacniacze mogą być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze względu istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S30 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy poziom sygnału jest niski. Dodatkowo możliwe jest także zasilanie przedwzmacniaczy.

  Bezpieczeństwo podczas użytkowania wzmacniacza

  Wzmacniacz jest zasilany z wbudowanego zasilacza stabilizowanego Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie. Wzmacniacz umożliwia zasilanie przedwzmacniaczy napięciem 12 V i maksymalnym prądem 60 mA, co pozwala na stosowanie typowych przedwzmacniaczy płytkowych.

• Dane techniczne

  typ wzmacniacz zewnętrzny/wewnętrzny
  kod ATK-CAD215
  wyjścia: 2
  zakres częstotliwości: pasmo VHF 40 - 400MHz; UHF 470 - 862MHz
  wzmocnienie [dB]: VHF 24±2; UHF 22±1
  regulacja wzmocnienia [dB] VHF 16; UHF 12
  współczynnik szumów [dB]: < 4,5; < 3
  tłumienie odbić [dB]: > 10
  zasilanie przedwzmacniaczy: 12V/60mA
