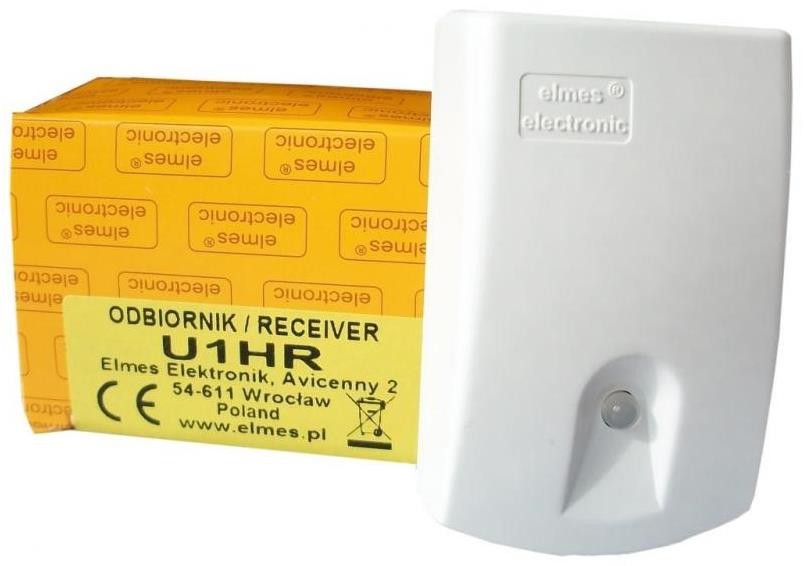

Odbiornik radiowy U1HR

• częstotliwość pracy: 433,92MHz
• 1 wyjście przekaźnikowe NO/NC praca włącz/wyłącz lub czasowa
• 1 wyjście tranzystorowe typu otwarty kolektor
• maksymalna ilość pilotów: 112
• napięcie zasilania: 12V (±15%)
• SUPERHETERODYNA

• wymiary: 24 x 46 x 73mm (w x s x d)

Odbiornik radiowy U1HR posiada dwa tryby pracy mono lub bistabilny. Od ustawienia trybu pracy zależy sposób działania wyjścia przekaźnikowego. Dla zabezpieczenia systemu, w którym wykorzystywany jest odbiornik radiowy U1HR zastosowano system kodowania zmiennego KEELOQ. Wykorzystanie tego rozwiązania powoduje, że w systemie każde naciśniecie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane ponownie. Odbiornik U1HR został wyposażony w pamięć, jest to potrzebne ponieważ każdy pilot ma inny kod, odbiornik musi zapamiętać kody każdego pilota indywidualnie, a ograniczona pojemność pamięci umożliwia zapamiętanie do 112 pilotów.

Odbiornik wyposażony jest w wyjście przekaźnikowe umożliwiające sterowanie innymi urządzeniami. Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny. Oprócz wyjścia przekaźnikowego odbiornik posiada wyjście tranzystorowe typu otwarty kolektor przeznaczone do łączenia z zewnętrzną sygnalizacją akustyczną lub optyczną. Uzupełnieniem funkcjonalności systemu jest dwukolorowa świecąca dioda LED, sygnalizuje ona stan załączenia wyjścia przekaźnikowego (świeci na zielono) i wyłączenia wyjścia (świeci na czerwono).
