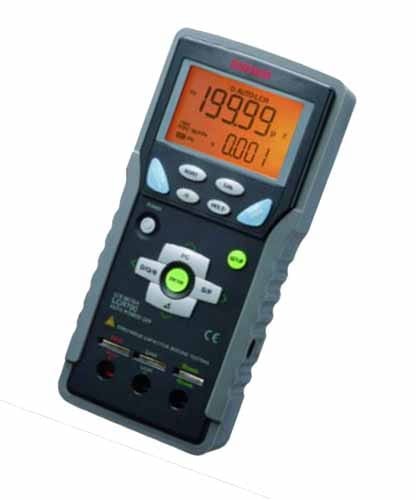

MIER-LCRN701 Mostek LCR. Pomiar parametrów: L, C, R, D, Q, EsR

Funkcje:

• Dokładność podstawowa (pojemność, rezystancja i indukcyjność): 0,3%
• Automatyczny wybór pomiatu LCR
• Możliwość wyboru trybu szeregowego/równoległego
• Pomiar parametrów: L, C, R, D, Q, θ, EsR
• Zakres częstotliwości: 100Hz/120Hz/1kHz/10kHz/100kHz
• Funkcja kalibracji OPEN/SHORT
• Funkcja rezystancji DC (7 zakresów: od 200,00Ω do 200,0MΩ)
• Tryb sortowania urządzeń umożliwiający użytkownikom szybkie sortowanie urządzeń pasywnych, takich jak L, C i R
• Interfejs USB łącza optycznego (opcjonalnie)
• Zakres częstotliwości: 100Hz/120Hz/1kHz/10kHz/100kHz
• Automatyczne wyłączanie - oszczędność baterii
• Funkcja DataHold
• Podświetlenie ekranu
• Pomiar względny

Specyfikacja techniczna:

• Zakres Ls/Lp: 20.000µH/200.00µH/2000.0µH/20.000mH/200.00mH/2000.0mH 20.000H/200.00H/2000.0H/20.000kH ±(0.3%+3)
• Zakres Cs/Cp: 200.00pF/2000.0pF/20.00nF/200.00nF/2000.0nF/ 20.000µF/200.00µF/2000.0µF/20.00mF(50pF lub mniej: poza dokładnością) ±(0.3%+3)
• Zakres Rs/Rp: 20.000Ω/200.00Ω/2.0000kΩ/20.000kΩ/ 200.00kΩ/2.0000MΩ/20.000MΩ/200.0MΩ ±(0.3%+3)
• Zakres Ω（DCR): 200.00Ω/2.0000kΩ/20.000kΩ/200.00kΩ/ 2.0000MΩ/20.000MΩ/200.0MΩ ±(0.3%+3)
• Częstotliwość próbkowania: 1.2 razy na sekundę (w trybie LCR) 0.5 raza na sekundę (tryb DCR)
• Zakresy pomiarowe: 100/120/1k/10k/100kHz
• Tryb pomiaru: szeregowy lub równoległy
• Parametry mierzone: Ls / Lp / Cs / Cp / Rs / Rp / DCR (włącznie z D/Q/θ/ESR/RP)
• Zasilanie: alkaliczne 6LF22 9V; manganowe 6F22 9V; opcjonalnie adapter AC AD-30-3
• Wymiary: 184×87×45 mm
• Waga: 400g
• Normy bezpieczeństwa IEC61326-1, EN50581
• Wyposażenie standardowe: przewód z klipsem, kabura
• Wyposażenie opcjonalne: LCR Link; jednostka połączeniowa LCR USB (LCR-USB); przewód zaciskowy SMD (CL-700SMD); zasilacz sieciowy (AD-30-3)
