VAVT3072B Zasilacz płytek stykowych, czyli czyli jak zasilić AVT-A09 (Zestaw do montażu)

AVT3072B  Zasilacz płytek stykowych, czyli czyli jak zasilić AVT-A09

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

W związku z pojawieniem się na łamach Elektroniki dla Wszystkich i Młodego Technika kursu PKE oraz wprowadzeniem do sprzedaży zestawu EdW A09 pojawiła się pewna luka wśród zasilaczy oferowanych przez AVT. Żaden z nich nie jest bezpośrednio przewidziany do zasilania prototypowych płytek stykowych (np SD12), dlatego też powstał ten projekt.

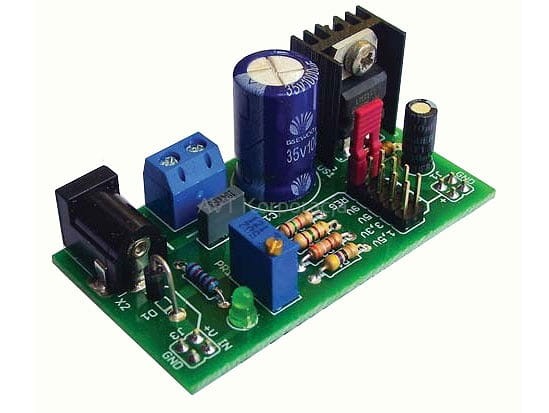

W zasilaczu przewidziano skokową nastawę napięcia wyjściowego 1.5V, 3.3V, 5V, 9V za pomocą zworki jumper oraz płynna regulację napięcia wyjściowego za pomocą 25-obrotowego potencjometru typu Helitrim.

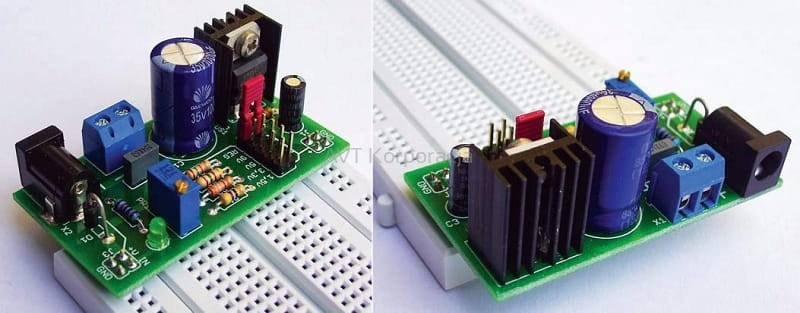

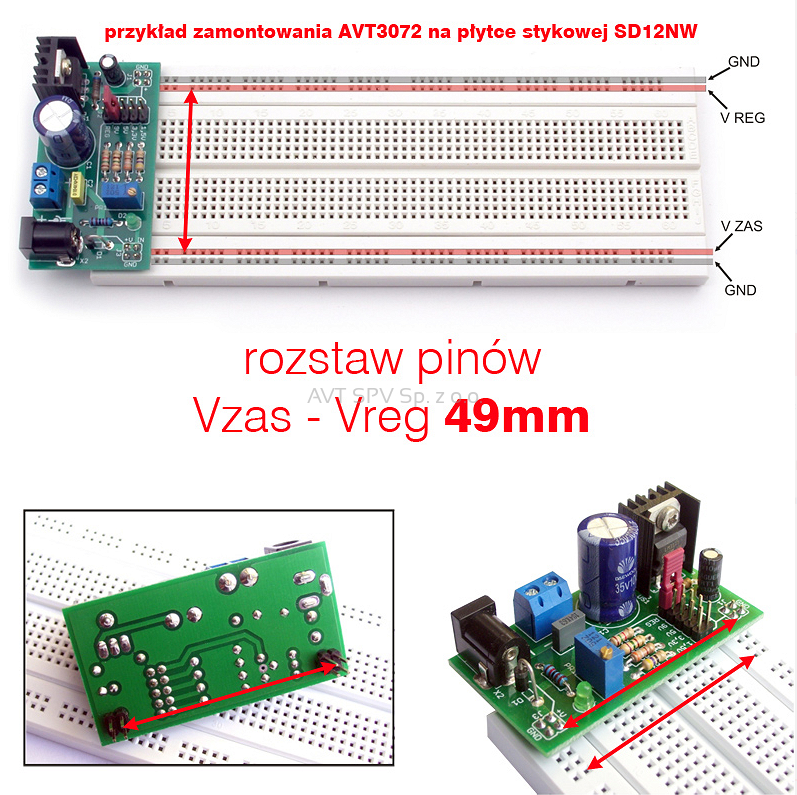

Złącze J3 wyprowadza na płytkę stykową ze złącza X1 lub X2 (przed stabilizatorem) napięcie zasilania pomniejszone o spadek napięcia na diodzie D1. Dzięki temu na płytce eksperymentalnej możemy uzyskać dwa napięcia, np. 5V - logika i 12V - przekaźniki.

Wybrane parametry:
• regulacja napięcia: płynna i skokowa (1.5V, 3.3V, 5V i 9V)
• obciążalność: do 1.5A
• napięcie zasilania: 12 ÷ 24V
• wbudowane zabezpieczenie przed odwrotną polaryzacją
• możliwość uzyskania na płytce stykowej dwóch, niezależnych napięć
• wymiary płytki: 60 x 33 mm

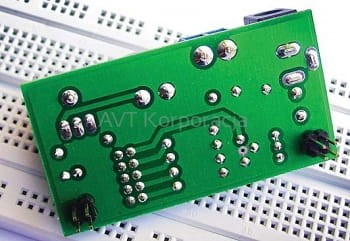

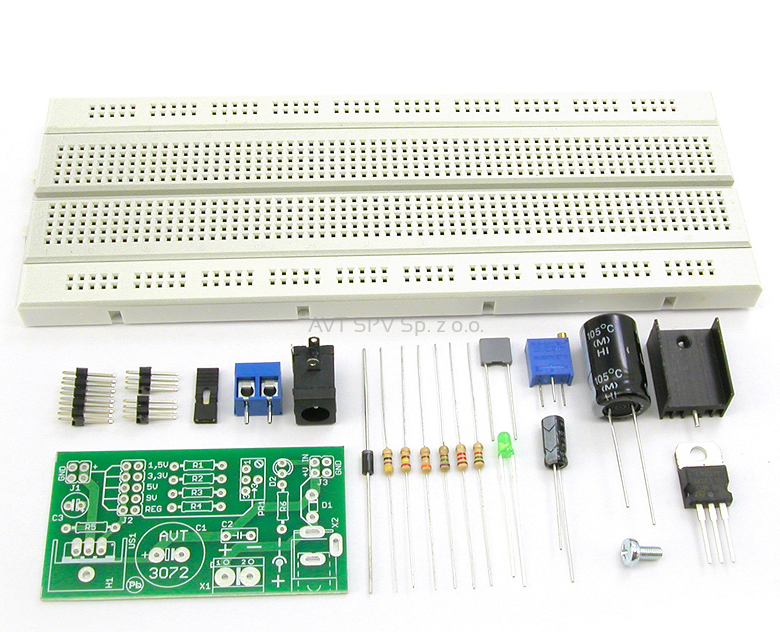

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: 1N5819, LED3G, LM317
Zasilanie:
Wymiary płytki: 33 x 60 mm

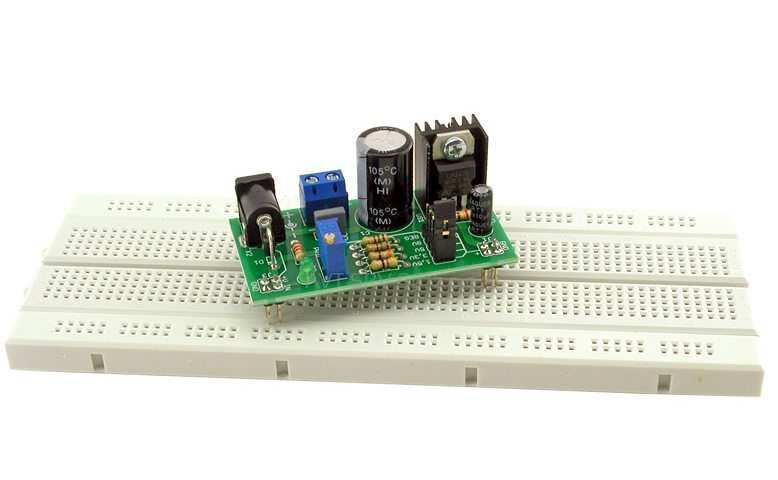

Uwagi: Płytka stykowa SD12NW nie wchodzi w skład zestawu (należy zamówić ją osobno)

Zawartość zestawu zależy od wersji!

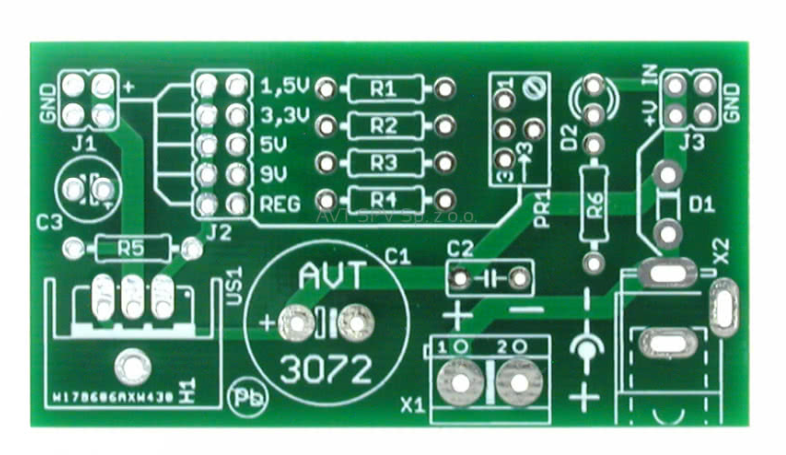

[A] płytka PCB i dokumentacja

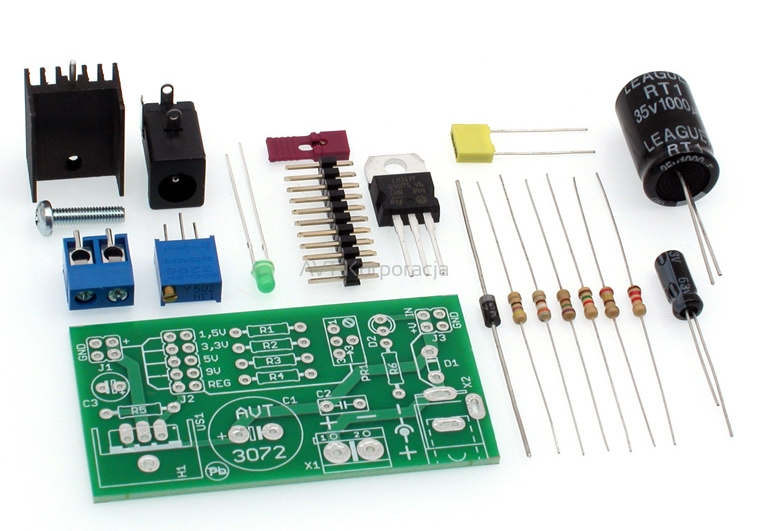

[B] komplet elementów wymieniony w dokumentacji, płytka PCB

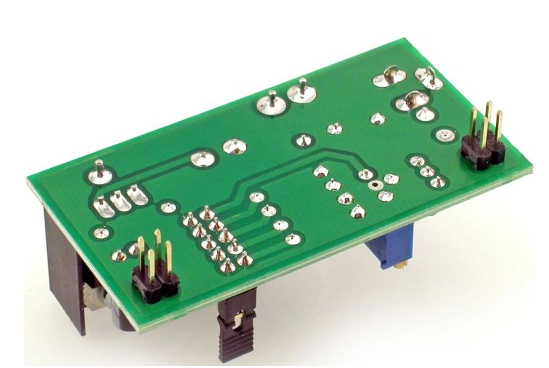

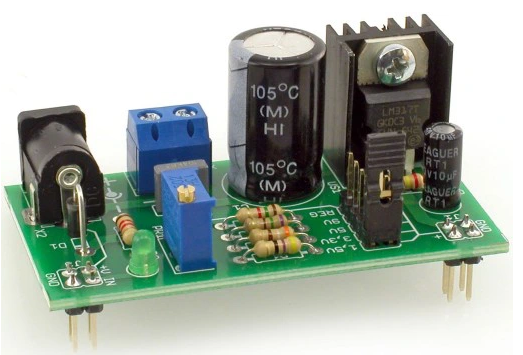

[C] zmontowany i uruchomiony zestaw B
