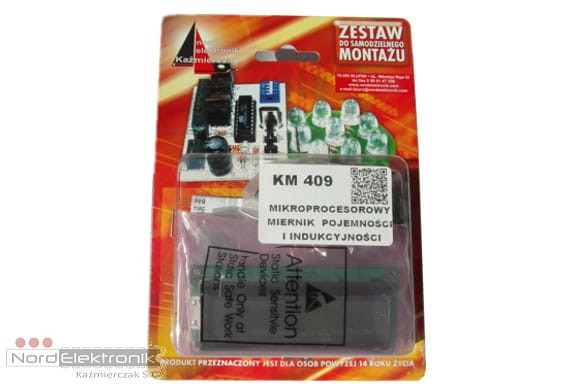

KM409 Mikroprocesorowy miernik pojemności i indukcyjności

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Urządzenie służy do pomiaru pojemności kondensatorów od 1pF do 10000µF oraz indukcyjności od 0,1µH do 1H. Pomiar dokonywany jest w jednym z trzech trybów pracy:

Pomiar pojemności od 1pF do 1µF
Pomiar indukcyjności od 0,1µH do 1H
Pomiar pojemności kondensatorów elektrolitycznych od 1µF do 10000µF

Miernik w wymienionych trybach posiada automatyczną zmianę zakresu wraz z wyświetlaniem odpowiedniej jednostki.

Dane techniczne:

Zasilanie: od 9 do 12VDC
Pobór prądu dla 12V: 40mA z podświetlaniem, 20mA bez podświetlania

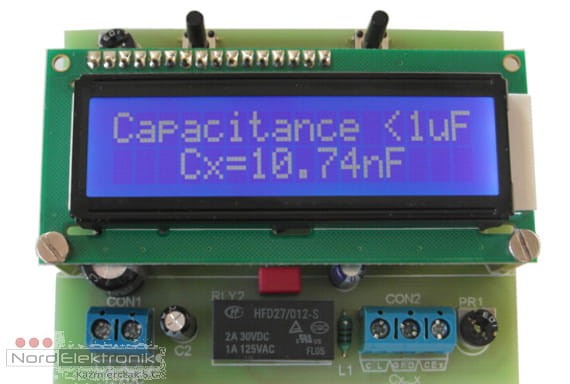

Wyświetlacz: LCD alfanumeryczny 2x16 znaków z podświetlaniem
Pomiar pojemności: od 1pF do 10000µF
Pomiar indukcyjności: 0,1µH do 1H
Automatyczne wyłączanie podświetlania po około 1min

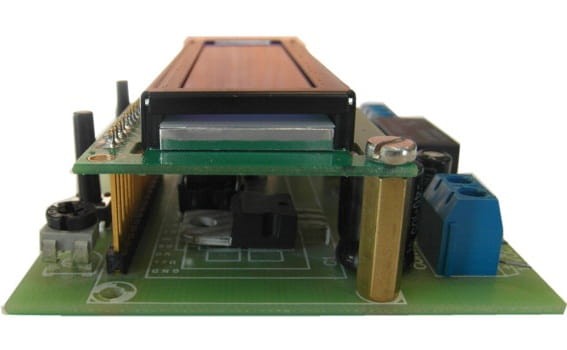

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

Półprzewodniki: ATMEGA8 zaprogramowany, LM393, BC857, BC847, 7805, SM4148, SM4001
Zasilanie: od 9 do 12VDC
Wymiary płytki: 80 x 65mm
Uwagi: można zastosować obudowę KM-51

Pliki do pobrania:

Instrukcja
